AI trong Shop Drawing cốt thép: Từ nhận diện bản vẽ đến triển khai tự động
Ứng dụng trí tuệ nhân tạo (AI) đang mở ra hướng tiếp cận mới trong triển khai Shop Drawing cốt thép. Thay vì dành phần lớn thời gian đọc bản vẽ, trích xuất thông tin và nhập liệu thủ công, kỹ sư có thể tận dụng AI để đơn giản hóa những công đoạn lặp lại và tập trung nhiều hơn vào kiểm tra, tối ưu bản vẽ thi công.
1. Vì sao triển khai Shop Drawing vẫn tốn nhiều thời gian?
Với kỹ sư xây dựng, triển khai Shop Drawing không đơn giản chỉ là thể hiện lại bản vẽ thiết kế thành bản vẽ thi công chi tiết.
Để hoàn thiện một bộ hồ sơ Shop Drawing cốt thép, kỹ sư thường phải trải qua nhiều công đoạn: đọc bản vẽ kết cấu, đối chiếu mặt cắt, xác định kích thước cấu kiện, kiểm tra thông số cốt thép, bố trí thép và hoàn thiện bản vẽ phục vụ thi công.
Vấn đề nằm ở chỗ, không phải công đoạn nào cũng đòi hỏi những quyết định kỹ thuật phức tạp. Một phần đáng kể thời gian lại được dành cho những thao tác lặp đi lặp lại:
Đọc và đối chiếu bản vẽ: Tìm kiếm thông tin cấu kiện giữa mặt bằng, mặt cắt và các ghi chú thiết kế.
Nhập liệu thủ công: Xác định kích thước, số lượng, đường kính và các thông số cốt thép để đưa vào quy trình triển khai.
Kiểm tra tính đồng bộ: Đối chiếu dữ liệu giữa các cấu kiện, mặt cắt và bảng thống kê.
Cập nhật khi thiết kế thay đổi: Rà soát những thông tin bị ảnh hưởng và chỉnh sửa bản vẽ tương ứng.
Đặc biệt, với những dự án có số lượng cấu kiện lớn, khối lượng thao tác có thể tăng lên đáng kể. Chỉ một thay đổi trong bản vẽ thiết kế cũng có thể kéo theo hàng loạt công việc kiểm tra và cập nhật.
Đây chính là lý do tự động hóa, đặc biệt là ứng dụng AI trong Shop Drawing, ngày càng trở thành một hướng phát triển đáng quan tâm.
2. AI có thể hỗ trợ những gì trong Shop Drawing cốt thép?
Nếu các công cụ CAD truyền thống chủ yếu hỗ trợ thao tác vẽ và chỉnh sửa, AI mở ra khả năng hỗ trợ xử lý thông tin ngay từ dữ liệu bản vẽ đầu vào.
2.1. Nhận diện thông tin từ bản vẽ kết cấu
Thông thường, kỹ sư cần quan sát bản vẽ, đọc ký hiệu, tìm mặt cắt tương ứng và xác định các thông số cần thiết.
Với công nghệ nhận diện bản vẽ, AI có thể được ứng dụng để phân tích dữ liệu đầu vào, nhận biết những thông tin liên quan đến cấu kiện và hỗ trợ quá trình trích xuất dữ liệu.
Chẳng hạn, đối với bản vẽ dầm, các thông tin cần xử lý có thể bao gồm tên cấu kiện, kích thước hình học, thép chủ hoặc thép đai.
Thay vì phải tìm kiếm và nhập lại toàn bộ thông tin theo cách thủ công, kỹ sư có thể sử dụng kết quả nhận diện làm cơ sở để kiểm tra và tiếp tục triển khai.
Khả năng nhận diện thực tế vẫn phụ thuộc vào chất lượng bản vẽ, cách tổ chức dữ liệu và phạm vi hỗ trợ của từng phần mềm.
2.2. Trích xuất và tổ chức dữ liệu cấu kiện
Nhận diện được thông tin mới chỉ là bước đầu tiên. Điều quan trọng tiếp theo là chuyển những thông tin đó thành dữ liệu có thể sử dụng trong quy trình Shop Drawing.
Khi thông tin được trích xuất và tổ chức thành dữ liệu cấu kiện, kỹ sư có thể thuận tiện hơn trong việc:
Theo dõi và quản lý thông số cấu kiện.
Kiểm tra sự thống nhất của dữ liệu.
Điều chỉnh thông tin trước khi triển khai.
Hạn chế việc nhập lại những dữ liệu đã có trên bản vẽ.
Điểm đáng chú ý của cách tiếp cận này không chỉ nằm ở tốc độ xử lý, mà còn ở khả năng xây dựng một quy trình làm việc liền mạch hơn từ dữ liệu thiết kế đến bản vẽ thi công.
2.3. Hỗ trợ tự động hóa triển khai Shop Drawing
Sau khi dữ liệu cấu kiện được nhận diện, trích xuất và kiểm tra, phần mềm có thể sử dụng những thông tin này để hỗ trợ quá trình triển khai bản vẽ.
Thay vì thực hiện nhiều thao tác riêng lẻ, kỹ sư có thể tận dụng quy trình tự động hóa để giảm bớt khối lượng công việc lặp lại.
Tùy theo tính năng và khả năng xử lý của từng giải pháp, việc tự động hóa có thể được áp dụng ở các bước như chuẩn bị dữ liệu, tạo bản vẽ cấu kiện, bố trí cốt thép hoặc thống kê.
Tuy nhiên, tự động tạo ra bản vẽ không đồng nghĩa với việc bản vẽ đã sẵn sàng đưa vào thi công. Kết quả vẫn cần được kiểm tra theo hồ sơ thiết kế, tiêu chuẩn áp dụng và điều kiện thực tế tại công trường.
3. Từ quy trình thủ công đến quy trình có AI hỗ trợ: Khác biệt nằm ở đâu?
Hãy hình dung một kỹ sư cần triển khai Shop Drawing cho một nhóm cấu kiện dầm trong dự án.
Với quy trình truyền thống, kỹ sư thường thực hiện lần lượt:
Mở bản vẽ thiết kế và xác định các cấu kiện cần triển khai.
Đọc kích thước, dò mặt cắt và xác định thông tin cốt thép.
Nhập dữ liệu, thiết lập thông số và thực hiện các thao tác triển khai.
Kiểm tra, chỉnh sửa, hoàn thiện bản vẽ và thống kê.
Với quy trình ứng dụng AI, cách tiếp cận có thể thay đổi:
Cung cấp bản vẽ đầu vào cho công cụ nhận diện.
Sử dụng AI để hỗ trợ nhận diện và trích xuất thông tin cấu kiện.
Kiểm tra, bổ sung hoặc điều chỉnh dữ liệu được nhận diện.
Sử dụng dữ liệu đã xác nhận để hỗ trợ triển khai và hoàn thiện Shop Drawing.
Sự khác biệt quan trọng không nằm ở việc bỏ qua các bước kiểm tra kỹ thuật, mà ở chỗ giảm thời gian dành cho việc đọc, nhập và tổ chức lại những thông tin đã có sẵn trên bản vẽ.
Khi những công đoạn mang tính lặp lại được đơn giản hóa, kỹ sư có thêm thời gian để tập trung vào những vấn đề thực sự cần chuyên môn.

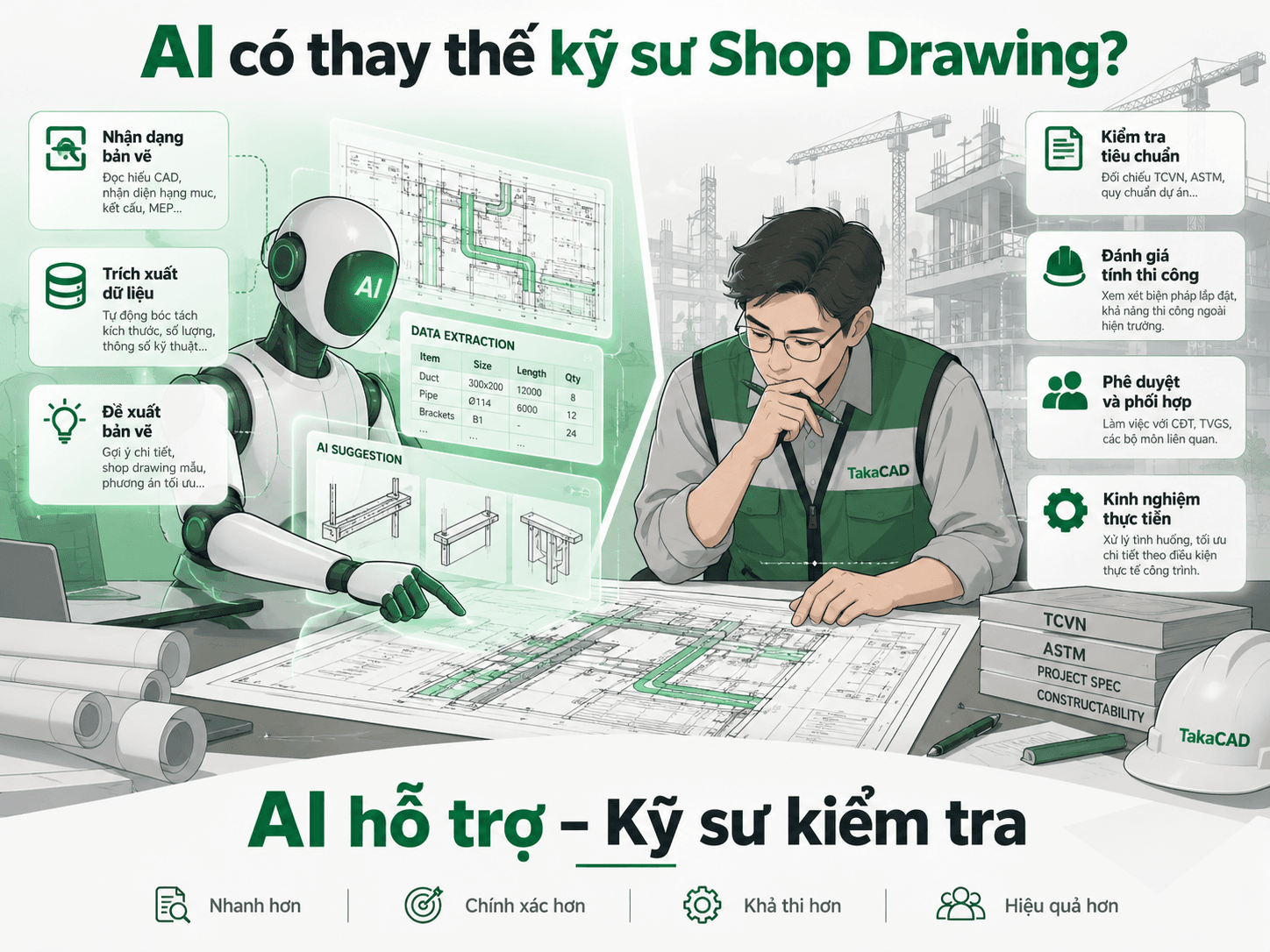

4. AI có thể thay thế hoàn toàn kỹ sư Shop Drawing không?
Đây có lẽ là một trong những câu hỏi đáng quan tâm nhất khi AI bắt đầu được ứng dụng sâu hơn vào ngành xây dựng.
AI có thể hỗ trợ nhận diện dữ liệu và tự động hóa một số bước triển khai. Tuy nhiên, bản vẽ Shop Drawing không chỉ là kết quả của quá trình xử lý dữ liệu.
Một bản vẽ phục vụ thi công còn phải đáp ứng nhiều yêu cầu liên quan đến cấu tạo cốt thép, khả năng thi công, tiêu chuẩn kỹ thuật và điều kiện thực tế của công trình.
Chẳng hạn, kỹ sư vẫn cần xem xét:
Chiều dài neo, nối và cách bố trí cốt thép.
Vị trí giao nhau giữa các cấu kiện.
Khả năng thi công và lắp dựng cốt thép tại công trường.
Sự phù hợp giữa bản vẽ Shop Drawing và hồ sơ thiết kế được phê duyệt.
Những yếu tố này đòi hỏi kiến thức chuyên môn, kinh nghiệm và khả năng đánh giá thực tế.
Vì vậy, AI nên được xem là công cụ hỗ trợ kỹ sư làm việc hiệu quả hơn, chứ không phải giải pháp thay thế hoàn toàn vai trò của kỹ sư.
Giá trị lớn nhất của AI không chỉ là giúp hoàn thành công việc nhanh hơn, mà còn là tạo điều kiện để con người dành nhiều sự tập trung hơn cho chất lượng và tính khả thi của bản vẽ.
5. TakaCAD AI – Hướng tiếp cận mới trong tự động hóa Shop Drawing cốt thép
Nhằm tiếp tục đơn giản hóa quy trình triển khai bản vẽ, TakaCAD đang chuẩn bị giới thiệu TakaCAD AI, tính năng ứng dụng trí tuệ nhân tạo vào quá trình nhận diện và xử lý thông tin từ bản vẽ kết cấu.

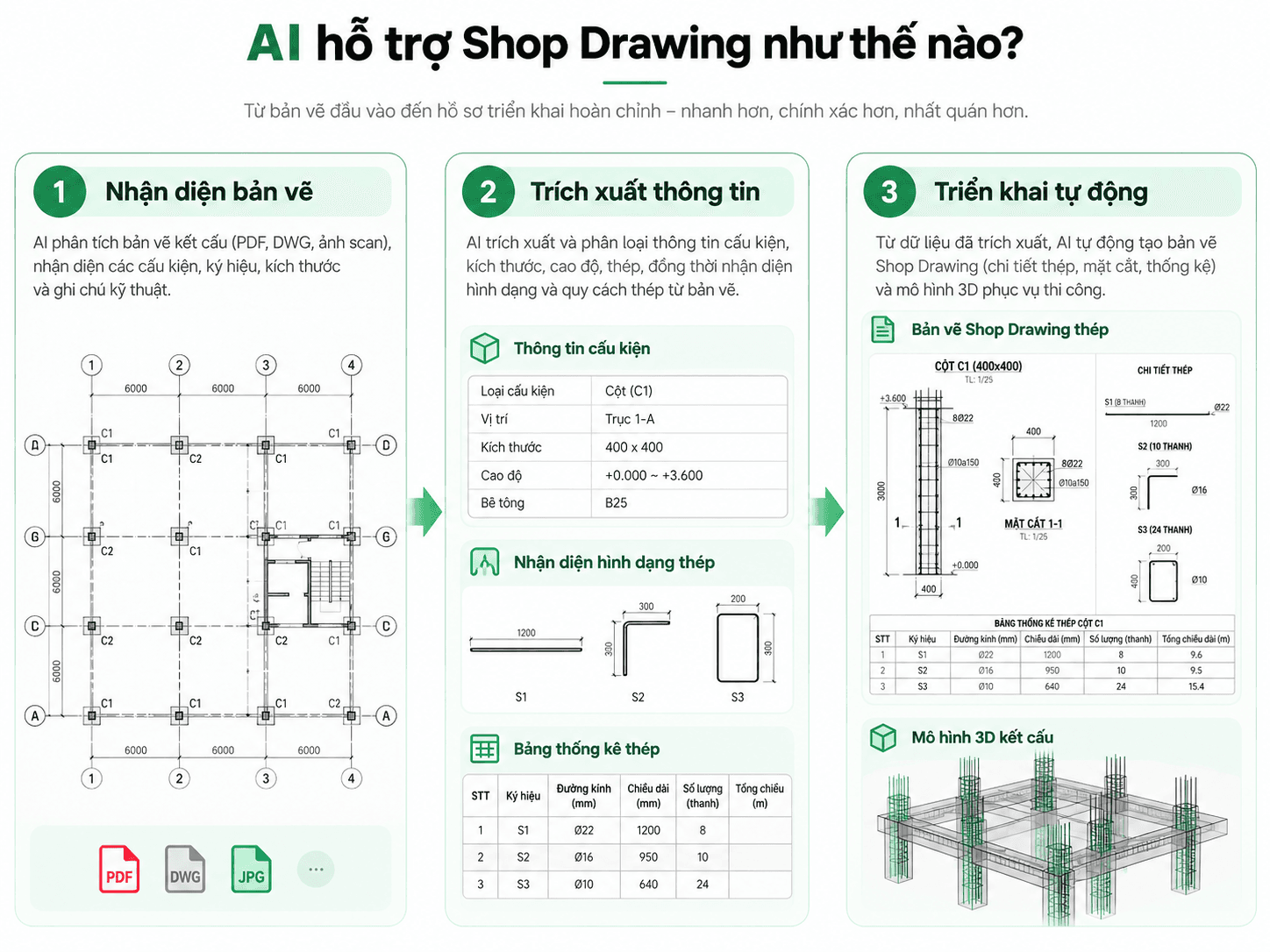

Thay vì phải thực hiện lần lượt nhiều thao tác đọc bản vẽ, xác định thông số và nhập dữ liệu, TakaCAD AI hướng đến quy trình:
Nhận diện bản vẽ → Trích xuất thông tin → Triển khai cấu kiện tự động.
Điểm nổi bật của tính năng là khả năng hỗ trợ triển khai cấu kiện tự động chỉ với một thao tác sau khi dữ liệu cần thiết đã được xử lý, giúp giảm bớt những công đoạn nhập liệu lặp lại.
Song song với AI, TakaCAD cũng chuẩn bị giới thiệu View3D – Xem cấu kiện 3D, cho phép kỹ sư quan sát bê tông và cốt thép dưới dạng 3D ngay trong cửa sổ triển khai, hỗ trợ kiểm tra cấu kiện trước khi hoàn thiện bản vẽ.
Sự kết hợp giữa tự động hóa dữ liệu và khả năng quan sát trực quan hướng đến một quy trình Shop Drawing thuận tiện hơn, từ bước chuẩn bị thông tin đến kiểm tra kết quả triển khai.
TakaCAD AI và View3D dự kiến chính thức được giới thiệu vào ngày 20/10/2026.
Đây sẽ là dịp để các kỹ sư tìm hiểu trực tiếp cách những công nghệ mới được ứng dụng vào quy trình triển khai Shop Drawing cốt thép.
6. Kết luận: Tương lai của Shop Drawing không chỉ là vẽ nhanh hơn
Ứng dụng AI trong Shop Drawing không đơn thuần là câu chuyện về tốc độ tạo bản vẽ.
Điều đáng quan tâm hơn là khả năng thay đổi cách kỹ sư tiếp cận công việc: từ những thao tác đọc, nhập và xử lý dữ liệu thủ công sang quy trình có sự hỗ trợ của công nghệ nhận diện và tự động hóa.
Dù AI vẫn cần được kiểm chứng và giám sát bởi người có chuyên môn, việc tận dụng công nghệ phù hợp có thể giúp kỹ sư giảm bớt những công việc lặp lại, tập trung vào chất lượng hồ sơ và hiệu quả triển khai thực tế.
Liệu tương lai của Shop Drawing sẽ là vẽ nhanh hơn, hay là không còn phải thực hiện quá nhiều thao tác vẽ và nhập liệu như trước?
Câu trả lời có lẽ sẽ dần rõ ràng hơn khi các giải pháp AI được đưa vào quy trình làm việc thực tế.
