Phối thép trong Shop Drawing: Vì sao thống kê đúng mà vẫn hao hụt thép?
Bản vẽ chính xác, bảng thống kê đầy đủ nhưng vật tư thực tế vẫn phát sinh hao hụt? Tìm hiểu nguyên nhân và cách tối ưu phối thép để kiểm soát vật tư hiệu quả hơn trong quá trình triển khai Shop Drawing cốt thép.
Trong quá trình triển khai Shop Drawing, kỹ sư thường dành nhiều thời gian kiểm tra chiều dài, số lượng và khối lượng cốt thép để đảm bảo hồ sơ chính xác trước khi đưa vào gia công.
Tuy nhiên, có một tình huống không hiếm gặp: Bảng thống kê cốt thép đã đúng, số lượng và chiều dài đều khớp với bản vẽ, nhưng khi gia công thực tế, lượng thép sử dụng vẫn nhiều hơn dự kiến.
Nguyên nhân không nhất thiết nằm ở việc thống kê sai. Đôi khi, vấn đề xuất phát từ cách bố trí phương án cắt thép, tận dụng phần thép dư và quản lý vật tư trong quá trình thi công.
Đây cũng là lý do phối thép trong Shop Drawing đóng vai trò quan trọng, giúp kết nối dữ liệu bản vẽ với kế hoạch gia công và sử dụng vật tư thực tế.

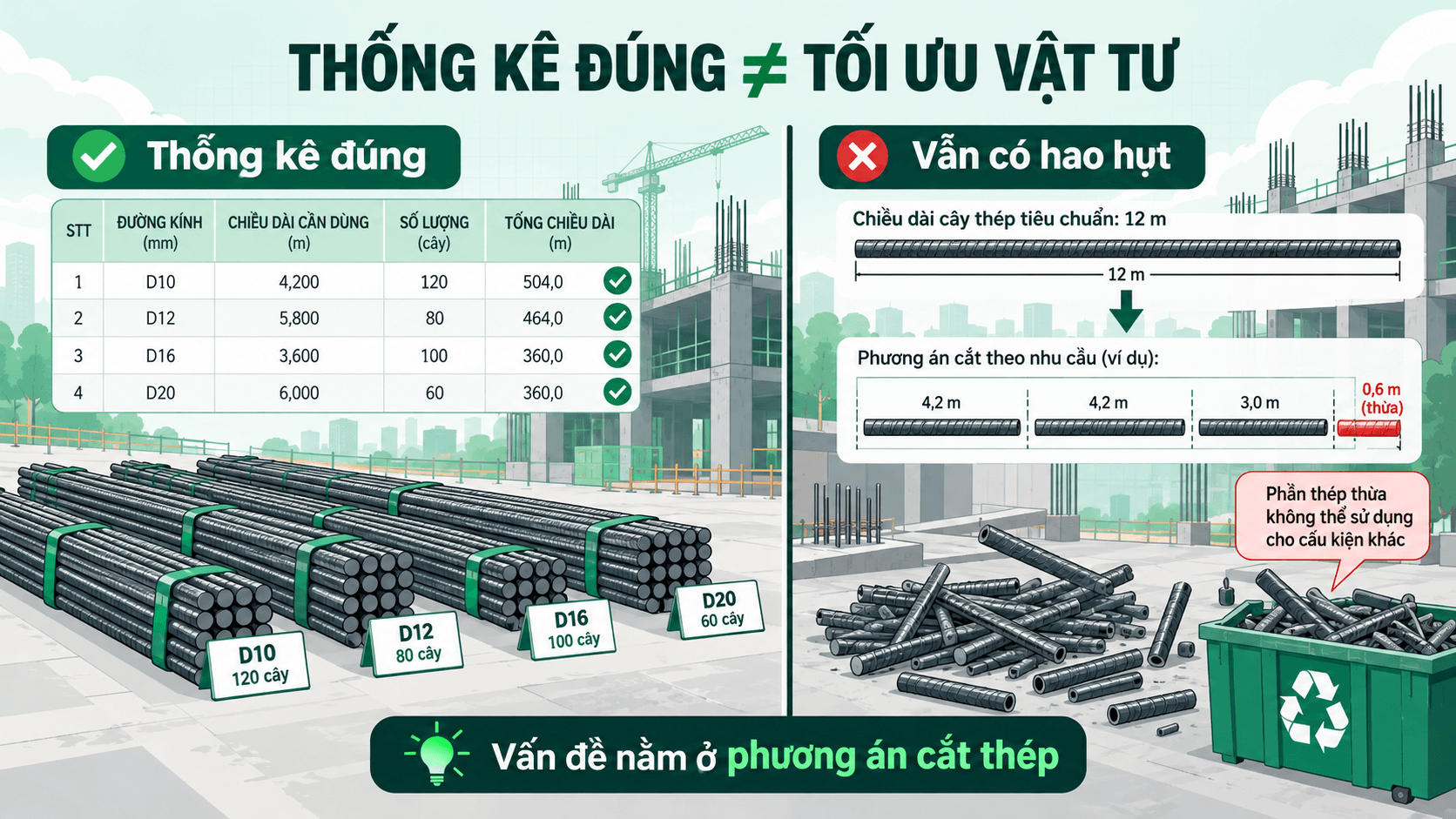

1. Vì sao thống kê cốt thép đúng vẫn có thể phát sinh hao hụt?
Bảng thống kê cốt thép là một phần quan trọng trong hồ sơ Shop Drawing, thể hiện các thông tin như đường kính, hình dạng, chiều dài, số lượng và khối lượng thép cần sử dụng cho từng cấu kiện.
Khi bảng thống kê chính xác, kỹ sư có thể xác định được nhu cầu cốt thép theo thiết kế. Tuy nhiên, biết cần bao nhiêu thép không đồng nghĩa với việc đã xác định được cách sử dụng thép hiệu quả nhất.
Trên thực tế, thép được cung cấp theo các chiều dài thương mại nhất định, chẳng hạn như thép cây dài 11,7m. Trong khi đó, chiều dài các thanh thép cần gia công lại phụ thuộc vào kích thước, hình dạng và yêu cầu cấu tạo của từng cấu kiện.
Khi cắt thép cây thành những đoạn có chiều dài khác nhau, phần vật tư còn lại có thể tiếp tục được tận dụng hoặc trở thành phế liệu nếu không phù hợp với các nhu cầu gia công tiếp theo.
Vì vậy, một bộ hồ sơ có khối lượng thống kê chính xác vẫn có thể phát sinh hao hụt trong quá trình gia công nếu phương án cắt thép chưa được tối ưu.
Nói cách khác, thống kê cốt thép giúp xác định nhu cầu vật tư, còn phối thép giúp tìm cách đáp ứng nhu cầu đó với phương án sử dụng thép hợp lý hơn.
2. Phối thép trong Shop Drawing là gì?
Phối thép là quá trình lựa chọn và sắp xếp các đoạn thép cần gia công từ những thanh thép nguyên liệu có chiều dài xác định, nhằm tận dụng vật tư và hạn chế phần thép thừa không sử dụng được.
Thay vì chỉ xem xét từng thanh thép riêng lẻ, quá trình phối thép đặt ra một bài toán tổng thể: Có thể kết hợp những đoạn thép nào trên cùng một cây thép nguyên liệu để hạn chế hao hụt mà vẫn đáp ứng yêu cầu kỹ thuật?
Ví dụ, với một cây thép dài 11,7m, kỹ sư có thể cân nhắc nhiều phương án cắt khác nhau tùy theo danh sách chiều dài thép cần gia công.
Một phương án phối thép hiệu quả cần xem xét đồng thời chiều dài các đoạn cắt, số lượng, đường kính, chủng loại vật liệu, lượng thép đang có trong kho và khả năng tận dụng các đoạn dư.
Điều quan trọng là tối ưu vật tư không được đánh đổi bằng việc thay đổi tùy tiện chiều dài neo, chiều dài nối hoặc các yêu cầu cấu tạo đã được phê duyệt.
Trong thực tế, phương án có phần dư ngắn nhất chưa chắc đã là phương án phù hợp nhất nếu khó tổ chức gia công, không tương thích với tồn kho hoặc không đáp ứng các ràng buộc kỹ thuật.
3. Những nguyên nhân phổ biến khiến quá trình cắt thép phát sinh hao hụt
3.1. Cắt thép theo từng nhóm mà chưa xem xét phương án phối chung
Trong quá trình gia công, nếu mỗi nhóm chiều dài thép được xử lý độc lập, phần thép còn lại sau khi cắt có thể không được tận dụng cho những nhóm khác.
Chẳng hạn, sau khi cắt một đoạn thép dài, phần dư vẫn đủ để gia công thêm một đoạn ngắn hơn. Tuy nhiên, nếu các nhóm thép không được đối chiếu và sắp xếp trong cùng một kế hoạch, cơ hội tận dụng này rất dễ bị bỏ qua.
Khi số lượng cấu kiện và chủng loại thép tăng lên, việc xác định phương án phối hợp lý bằng cách tính nhẩm hoặc kiểm tra thủ công cũng trở nên phức tạp hơn.
3.2. Chưa kiểm soát tốt lượng thép dư trong kho
Không phải mọi đoạn thép còn lại sau gia công đều là phế liệu.
Một số đoạn thép dư vẫn đáp ứng yêu cầu về chiều dài, đường kính, chủng loại và chất lượng để tiếp tục sử dụng cho những hạng mục phù hợp.
Tuy nhiên, nếu không có thông tin rõ ràng về số lượng, chiều dài và tình trạng của các đoạn thép dư, bộ phận gia công có thể tiếp tục sử dụng thép nguyên cây cho những nhu cầu vốn có thể tận dụng từ vật tư hiện có.
Điều này không chỉ ảnh hưởng đến hiệu quả sử dụng thép mà còn gây khó khăn cho công tác kiểm soát tồn kho.
3.3. Bản vẽ thay đổi nhưng phương án cắt thép chưa được cập nhật
Đối với các dự án xây dựng, việc điều chỉnh thiết kế hoặc thay đổi chi tiết cấu kiện có thể xảy ra trong quá trình triển khai.
Khi chiều dài hoặc số lượng cốt thép thay đổi, bảng thống kê và phương án phối thép cũng cần được rà soát tương ứng.
Nếu dữ liệu không được cập nhật đồng bộ, phương án cắt thép cũ có thể không còn phù hợp với nhu cầu thực tế, dẫn đến phát sinh vật tư dư hoặc phải gia công bổ sung.
3.4. Dữ liệu bản vẽ, thống kê và kho thép chưa được liên kết
Một khó khăn khác là thông tin phục vụ gia công có thể nằm ở nhiều nguồn khác nhau: bản vẽ CAD, bảng thống kê Excel, danh sách vật tư trong kho và kế hoạch gia công.
Khi phải liên tục chuyển dữ liệu, đối chiếu hoặc cập nhật thủ công giữa các nguồn, kỹ sư dễ mất thêm thời gian kiểm tra, đặc biệt khi có nhiều lần điều chỉnh hồ sơ.
3.5. Chỉ quan tâm đến lượng thép dư mà bỏ qua các điều kiện thi công
Một phương án phối thép có tỷ lệ hao hụt thấp là điều đáng quan tâm, nhưng đây không phải tiêu chí duy nhất.
Các yếu tố như yêu cầu thiết kế, chiều dài cắt thực tế, tổ chức gia công, chủng loại thép và khả năng sử dụng phần dư đều cần được xem xét.
Mục tiêu không phải cắt được càng sát chiều dài thép cây càng tốt, mà là tìm ra phương án phù hợp giữa hiệu quả vật tư, yêu cầu kỹ thuật và điều kiện thi công.
4. Ví dụ: Cùng một lượng thép cần gia công, phương án phối ảnh hưởng thế nào đến hao hụt?
Để dễ hình dung, hãy xét một ví dụ đơn giản.
Giả sử một hạng mục cần gia công 8 đoạn thép cùng đường kính và chủng loại, bao gồm:
4 đoạn thép dài 7m.
4 đoạn thép dài 4,5m.
Tổng chiều dài thép thành phẩm cần sử dụng là:
(4 × 7) + (4 × 4,5) = 46m.

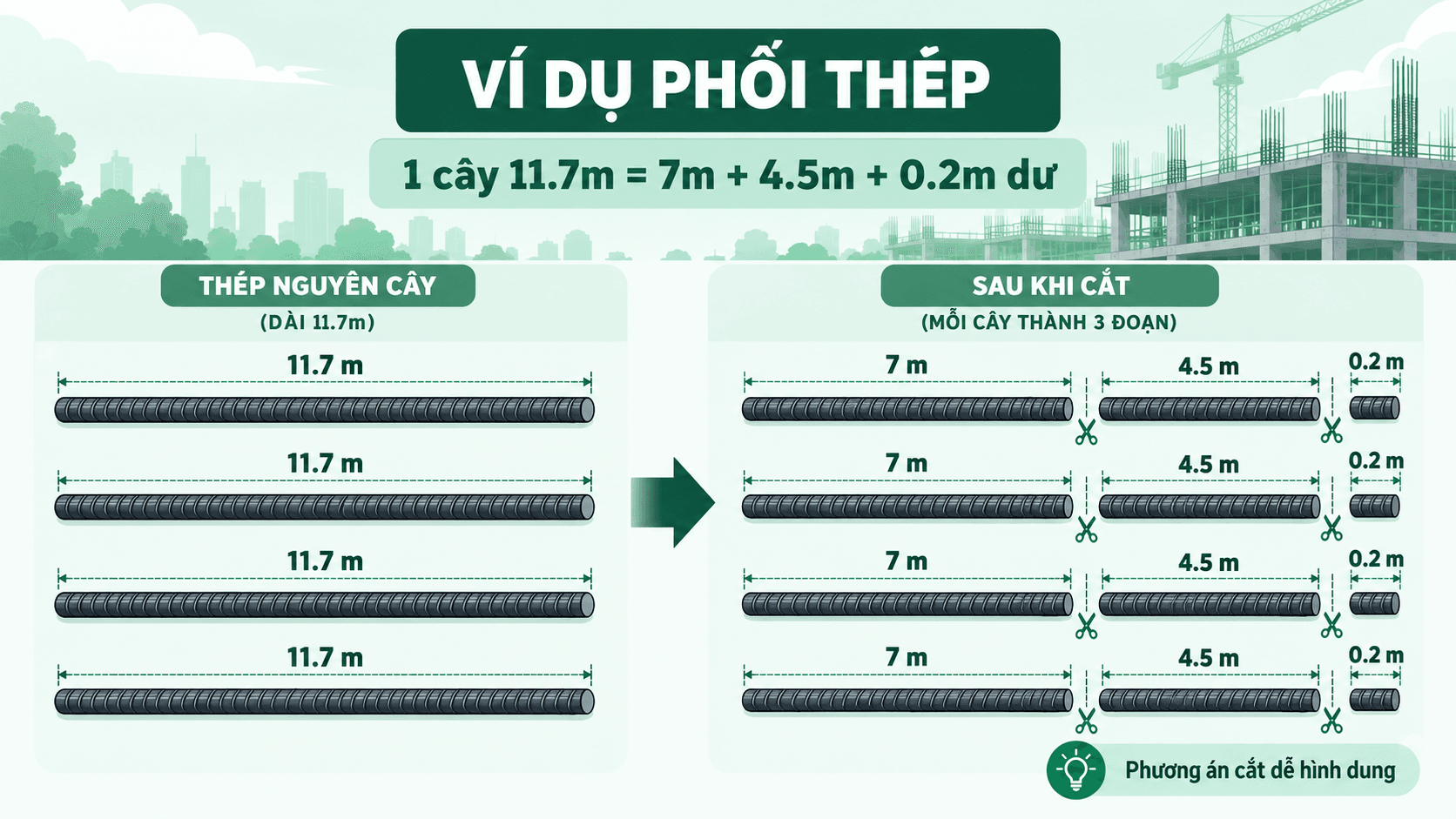

Vật tư đầu vào là các cây thép nguyên liệu dài 11,7m.
Nếu xem xét từng chiều dài độc lập và không tận dụng phần thép dư, số lượng thép cây phải sử dụng có thể lớn hơn cần thiết.
Ngược lại, khi kết hợp một đoạn 7m với một đoạn 4,5m trên cùng cây thép, ta có:
7m + 4,5m = 11,5m.
Như vậy, với mỗi cây thép dài 11,7m, phần còn lại theo tính toán lý thuyết là:
11,7m – 11,5m = 0,2m.
Áp dụng phương án này cho 4 cây thép, tổng chiều dài vật tư đầu vào là 46,8m, đáp ứng đủ nhu cầu 46m thành phẩm.
Phần chiều dài còn lại theo lý thuyết là 0,8m, tương đương khoảng 1,71% tổng chiều dài thép đầu vào.
Lưu ý: Ví dụ chỉ minh họa nguyên lý phối thép theo chiều dài, chưa tính hao hụt do đường cắt, dung sai gia công và những ràng buộc kỹ thuật khác. Phần dư cũng không mặc nhiên được xem là phế liệu nếu vẫn có khả năng tái sử dụng.
Bài toán thực tế sẽ phức tạp hơn nhiều khi số lượng thanh thép tăng lên, xuất hiện nhiều đường kính, hình dạng, chiều dài khác nhau và phải xét đến lượng thép tồn kho.
Tuy nhiên, ví dụ trên cho thấy một điểm quan trọng: Cùng một nhu cầu cốt thép, cách sắp xếp phương án gia công có thể tạo ra sự khác biệt về hiệu quả sử dụng vật tư.
5. Làm thế nào để tối ưu phối thép trong quá trình triển khai Shop Drawing?
Bước 1. Chuẩn hóa dữ liệu cốt thép cần gia công
Trước khi phối thép, kỹ sư cần có dữ liệu đầy đủ về đường kính, chủng loại, hình dạng, chiều dài cắt và số lượng thanh thép.
Các thông tin này cần được kiểm tra theo bản vẽ và yêu cầu kỹ thuật của dự án.
Dữ liệu đầu vào càng rõ ràng, việc lập kế hoạch phối thép và kiểm soát kết quả càng thuận lợi.
Bước 2. Kiểm tra thép nguyên liệu và lượng tồn kho
Thay vì chỉ dựa vào danh sách thép cần gia công, nên đối chiếu thêm lượng vật tư thực tế đang có.
Đặc biệt, các đoạn thép dư có khả năng tiếp tục sử dụng cần được quản lý rõ ràng theo chiều dài, đường kính, chủng loại và tình trạng vật tư.
Việc nắm được tồn kho giúp hạn chế bỏ sót những nguồn vật tư có thể tận dụng trong phương án gia công tiếp theo.
Bước 3. Xây dựng và so sánh các phương án phối thép
Với cùng một danh sách thép cần gia công, kỹ sư có thể xem xét nhiều cách kết hợp các đoạn cắt trên thép nguyên liệu.
Quá trình so sánh không chỉ tập trung vào chiều dài dư mà còn cần đánh giá số lượng thép cây sử dụng, khả năng tận dụng vật tư và mức độ phù hợp với tổ chức gia công.
Đây là công đoạn có thể trở nên mất thời gian nếu số lượng và chiều dài thép cần xử lý quá lớn.
Bước 4. Kiểm tra phương án trước khi đưa vào gia công
Sau khi lựa chọn phương án phối, cần đối chiếu lại với dữ liệu thiết kế và điều kiện thực tế.
Đặc biệt, không tự ý thay đổi chiều dài neo, nối hoặc các thông số cấu tạo chỉ để giảm hao hụt thép.
Việc tối ưu vật tư chỉ thực sự có ý nghĩa khi vẫn đảm bảo chất lượng và yêu cầu kỹ thuật của công trình.
Bước 5. Cập nhật kết quả và quản lý vật tư sau gia công
Sau khi thực hiện phương án cắt thép, lượng vật tư đã sử dụng và các đoạn thép còn lại cần được ghi nhận.
Điều này giúp bộ phận kỹ thuật và quản lý vật tư có dữ liệu để đối chiếu, hạn chế sai lệch giữa kế hoạch với thực tế và phục vụ các đợt gia công tiếp theo.

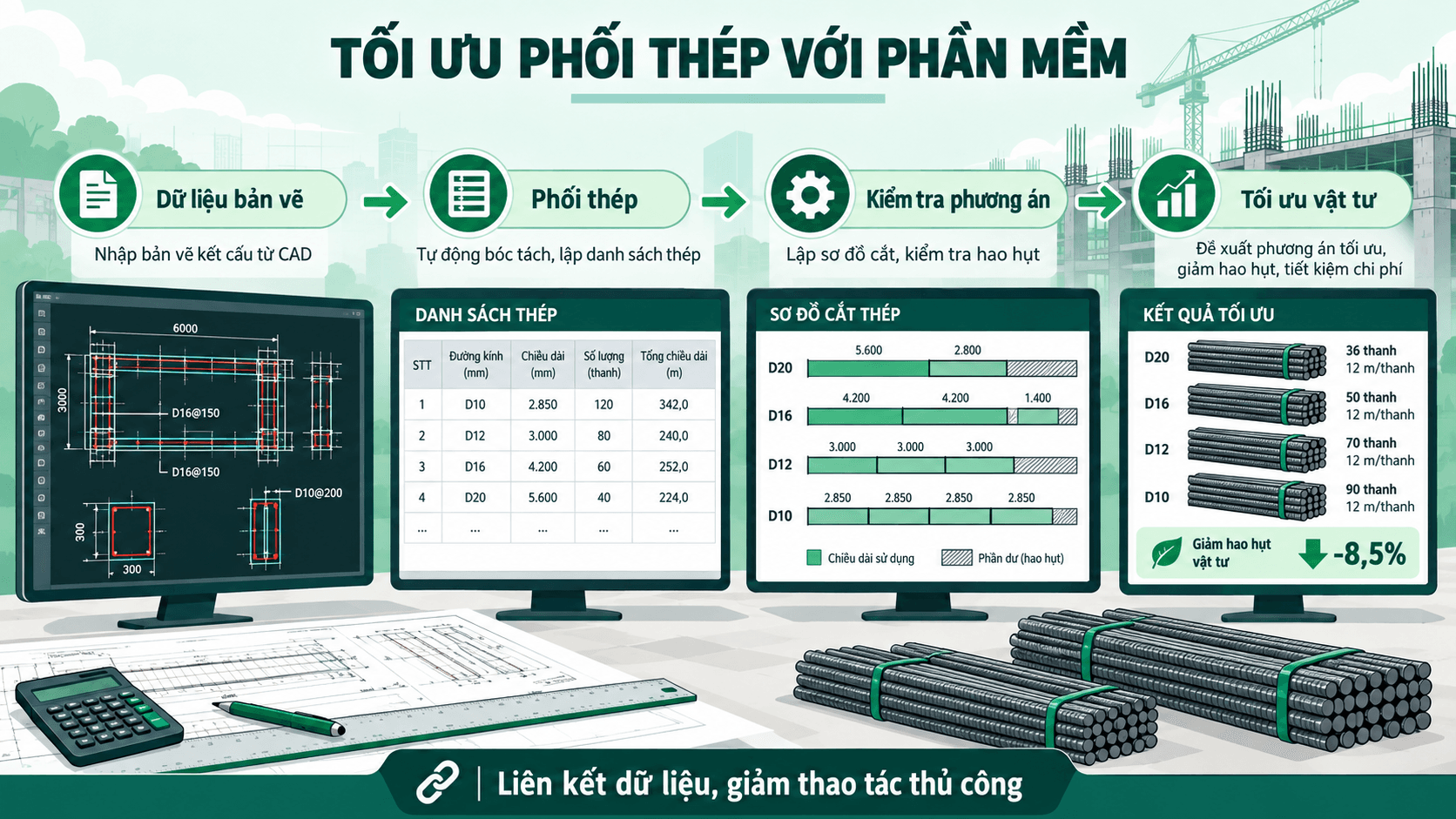

6. Ứng dụng phần mềm để hỗ trợ phối thép và quản lý kho thép
Với những hạng mục có số lượng cốt thép lớn, việc lập và so sánh phương án phối thủ công có thể tiêu tốn đáng kể thời gian.
Kỹ sư không chỉ cần tính toán cách kết hợp các đoạn thép mà còn phải theo dõi vật tư tồn kho, kiểm tra dữ liệu và cập nhật phương án khi có thay đổi.
Đây là lúc các công cụ hỗ trợ phối thép phát huy giá trị, giúp giảm khối lượng thao tác lặp lại và hỗ trợ kỹ sư lựa chọn phương án phù hợp hơn.
TakaCAD – Hỗ trợ phối thép và quản lý kho thép trong quy trình Shop Drawing
TakaCAD là phần mềm hỗ trợ triển khai Shop Drawing cốt thép, được phát triển nhằm giúp kỹ sư nâng cao hiệu quả làm việc từ quá trình xử lý dữ liệu, triển khai cấu kiện đến thống kê.
Bên cạnh các công cụ triển khai cốt thép Dầm, Sàn, Cột/Vách, Móng và Cầu thang, TakaCAD còn cung cấp chức năng Phối thép & Quản lý kho thép, hỗ trợ kỹ sư trong việc lập phương án sử dụng vật tư.
Với nhóm chức năng này, người dùng có thể:
Nhập dữ liệu thép cần phối: Tiếp nhận thông tin từ Excel hoặc trực tiếp từ môi trường CAD.
Lựa chọn phương án phối thép: Xem xét phương án theo tỷ lệ hao hụt, tình trạng tồn kho và các chế độ ưu tiên.
Quản lý kho thép: Cập nhật kết quả phối thép vào dữ liệu kho để thuận tiện theo dõi.
Kiểm tra nhật ký: Theo dõi thông tin và lịch sử xử lý phục vụ công tác kiểm soát.
Thay vì phải tách rời hoàn toàn dữ liệu bản vẽ, bảng thống kê và quá trình phối thép, kỹ sư có thêm công cụ hỗ trợ liên kết các công đoạn trong quá trình triển khai.
Qua đó, việc phối thép không chỉ dừng lại ở tính toán chiều dài cắt mà còn hướng đến quản lý và sử dụng vật tư một cách có hệ thống hơn.
Tất nhiên, kết quả từ phần mềm vẫn cần được kỹ sư kiểm tra theo yêu cầu thiết kế, điều kiện gia công và thực tế thi công của từng dự án.
7. Câu hỏi thường gặp về phối thép trong Shop Drawing
Phối thép và thống kê cốt thép có giống nhau không?
Không hoàn toàn. Thống kê cốt thép tập trung xác định số lượng, chiều dài, hình dạng và khối lượng thép theo bản vẽ. Trong khi đó, phối thép tập trung vào cách bố trí các đoạn thép cần gia công trên nguồn vật tư đầu vào để nâng cao hiệu quả sử dụng.
Có phải tất cả thép dư sau khi cắt đều được tính là hao hụt?
Không. Những đoạn thép dư vẫn đáp ứng điều kiện kỹ thuật và có thể tiếp tục sử dụng cần được phân biệt với phế liệu không còn khả năng tận dụng. Việc phân loại và quản lý phần dư là một yếu tố quan trọng trong kiểm soát hao hụt.
Có nên thay đổi chiều dài cốt thép để tối ưu phối thép không?
Không được tự ý thay đổi các thông số cấu tạo đã được phê duyệt. Mọi điều chỉnh liên quan đến chiều dài neo, nối hoặc bố trí cốt thép phải đáp ứng yêu cầu thiết kế và được xem xét theo quy trình kỹ thuật của dự án.
8. Kết luận: Thống kê chính xác là chưa đủ, cần tối ưu cả phương án sử dụng thép
Trong triển khai Shop Drawing cốt thép, một bảng thống kê chính xác là cơ sở quan trọng để kiểm soát khối lượng vật tư. Tuy nhiên, hiệu quả sử dụng thép còn phụ thuộc vào cách lập phương án cắt, khả năng tận dụng thép dư và quá trình quản lý tồn kho.
Phối thép hiệu quả không đơn thuần là tìm cách giảm chiều dài thép thừa, mà còn giúp kết nối nhu cầu từ bản vẽ với kế hoạch gia công và sử dụng vật tư thực tế.
Với sự hỗ trợ của các công cụ chuyên dụng như TakaCAD, kỹ sư có thể từng bước tối ưu quy trình từ triển khai bản vẽ, thống kê cốt thép đến phối thép và quản lý kho, đồng thời giảm bớt những thao tác tính toán, đối chiếu thủ công.
