Shop drawing và bản vẽ hoàn công: khác nhau thế nào?

Trong một dự án xây dựng, cùng một cấu kiện có thể xuất hiện trên cả shop drawing và bản vẽ hoàn công. Hai loại hồ sơ này thường có hình thức thể hiện tương tự, nhưng phục vụ những mục đích khác nhau.

Shop drawing cung cấp chi tiết để triển khai công việc. Bản vẽ hoàn công ghi nhận kết quả thực tế đã thi công. Phân biệt rõ hai loại bản vẽ giúp kỹ sư sử dụng đúng tài liệu, tổ chức thông tin công trường và chuẩn bị hồ sơ bàn giao thuận tiện hơn.

Shop drawing là gì?

Shop drawing là bản vẽ chi tiết phục vụ việc phối hợp, gia công và lắp đặt một cấu kiện hoặc hệ thống cụ thể trong công trình.

Đối với kết cấu bê tông cốt thép, shop drawing thường thể hiện kích thước cấu kiện, cao độ, vị trí bố trí thép, đường kính, số lượng, khoảng cách và các mặt cắt cần thiết. Mức độ chi tiết phụ thuộc vào hạng mục và yêu cầu của dự án.

Những thông tin này giúp đội gia công và thi công hiểu cách triển khai cấu kiện từ hồ sơ thiết kế.

Bản vẽ hoàn công là gì?

Bản vẽ hoàn công, thường được gọi là as-built drawing, thể hiện tình trạng thực tế của công trình hoặc hạng mục đã thi công.

Hồ sơ này ghi nhận các thông tin như vị trí, kích thước và những chi tiết liên quan của phần công việc đã hoàn thành. Đây là nguồn tài liệu phục vụ bàn giao, tra cứu, bảo trì và cải tạo công trình về sau. Tham khảo cách Autodesk phân biệt các loại bản vẽ xây dựng.

Thông tin hoàn công cần được thu thập trong quá trình thi công và hoàn thiện theo từng hạng mục, thay vì chờ đến cuối dự án mới bắt đầu tổng hợp.

Shop drawing và bản vẽ hoàn công khác nhau ở đâu?

Sự khác biệt nằm ở căn cứ của thông tin, chứ không chỉ ở tên gọi trên khung bản vẽ.

Một bản shop drawing có đầy đủ kích thước và chi tiết vẫn cần được đối chiếu với kết quả thực hiện trước khi sử dụng làm cơ sở cho hồ sơ hoàn công.

Shop drawing đã duyệt có thể dùng để lập bản vẽ hoàn công không?

Có thể sử dụng shop drawing đã duyệt làm nền để lập bản vẽ hoàn công. Cách làm này giúp tận dụng hệ thống ký hiệu, mã cấu kiện và chi tiết đã được tổ chức trong giai đoạn triển khai.

Tuy nhiên, trạng thái “đã duyệt” thể hiện kết quả xem xét hồ sơ phục vụ thi công. Để phản ánh tình trạng đã thi công, đội ngũ cần kết hợp bản vẽ với thông tin kiểm tra và ghi nhận tại công trường.

Một quy trình được chia sẻ tại Autodesk University sử dụng shop drawing đã duyệt, hồ sơ kiểm tra và ghi chú hiện trường để phát triển bản vẽ phản ánh tình trạng thực tế. Xem tài liệu về quy trình lập hồ sơ as-built.

Khi thực hiện, cần làm rõ ba nhóm thông tin:

Những phần công việc đã thi công phù hợp với hồ sơ triển khai.

Những điều chỉnh thực tế đã được xác nhận.

Những vị trí còn thiếu căn cứ và cần kiểm tra bổ sung.

Sau khi đối chiếu, hồ sơ được hoàn thiện theo biểu mẫu và quy trình của dự án. Nếu thực tế phù hợp với bản vẽ nền, việc hoàn thiện có thể tập trung vào xác nhận thông tin. Nếu có khác biệt, bản vẽ cần thể hiện kết quả thực tế đã được làm rõ.

Vì sao cần chuẩn bị thông tin hoàn công ngay trong quá trình thi công?

Việc chuẩn bị hồ sơ hoàn công phụ thuộc nhiều vào chất lượng thông tin được thu thập tại công trường. Khi ghi nhận đúng thời điểm, đội ngũ sẽ thuận tiện hơn trong việc đối chiếu và xác nhận kết quả thực hiện.

Trong một quy trình bàn giao được trình bày tại Autodesk University, việc kiểm tra tình trạng thực tế là bước liên kết giữa công việc thi công và hồ sơ as-built. Tham khảo quy trình theo dõi cấu kiện và bàn giao dự án.

Để thông tin dễ sử dụng, mỗi ảnh, ghi chú hoặc kết quả kiểm tra nên gắn với mã cấu kiện, tầng và khu vực cụ thể. Đồng thời, cần xác định rõ người cung cấp thông tin và tài liệu liên quan.

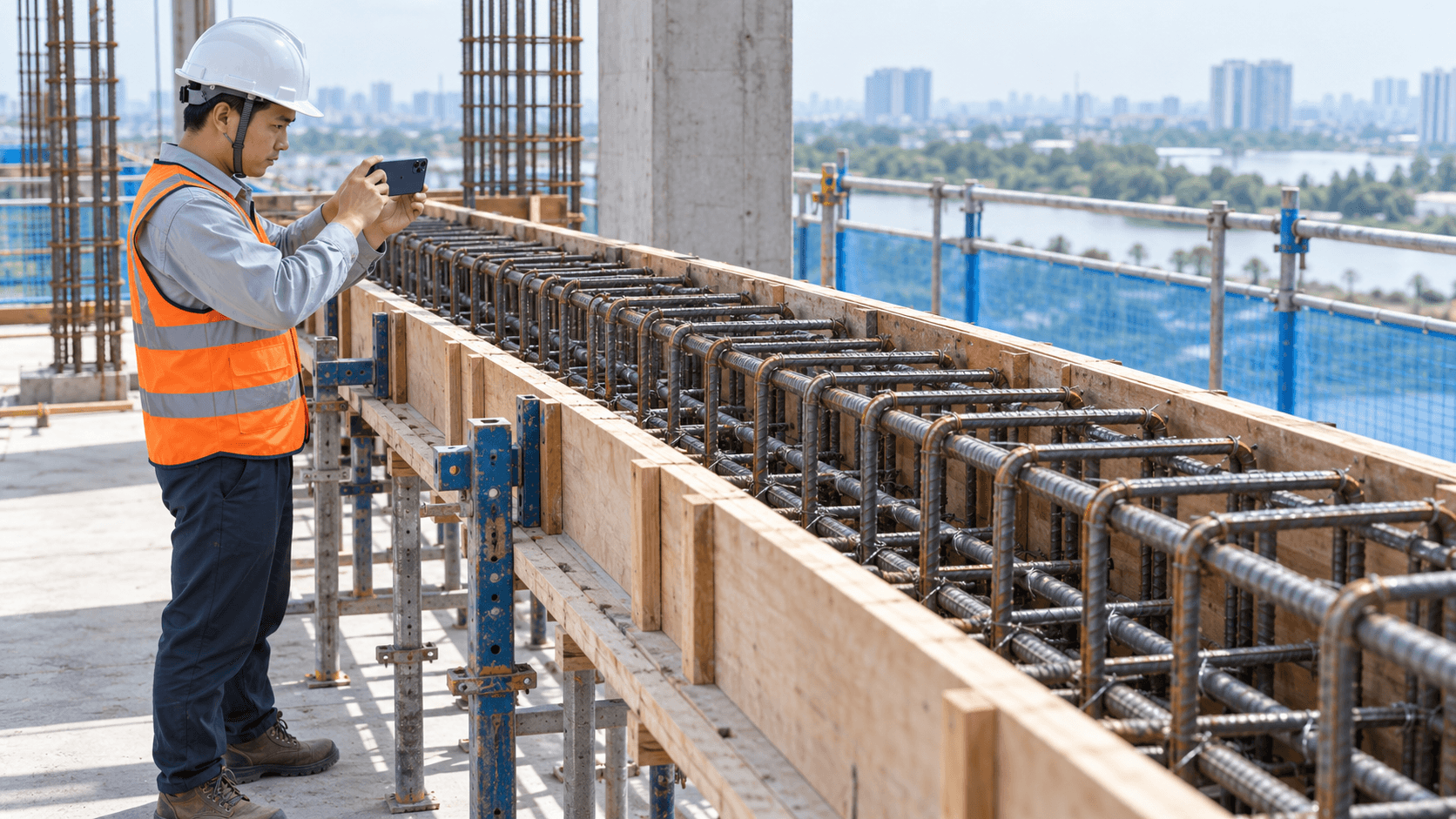

Với cốt thép, việc ghi nhận trước khi đổ bê tông đặc biệt hữu ích vì các chi tiết sẽ bị che khuất sau đó. Một ảnh chụp rõ nhưng không xác định được vị trí sẽ khó phục vụ việc tra cứu khi lập hồ sơ.

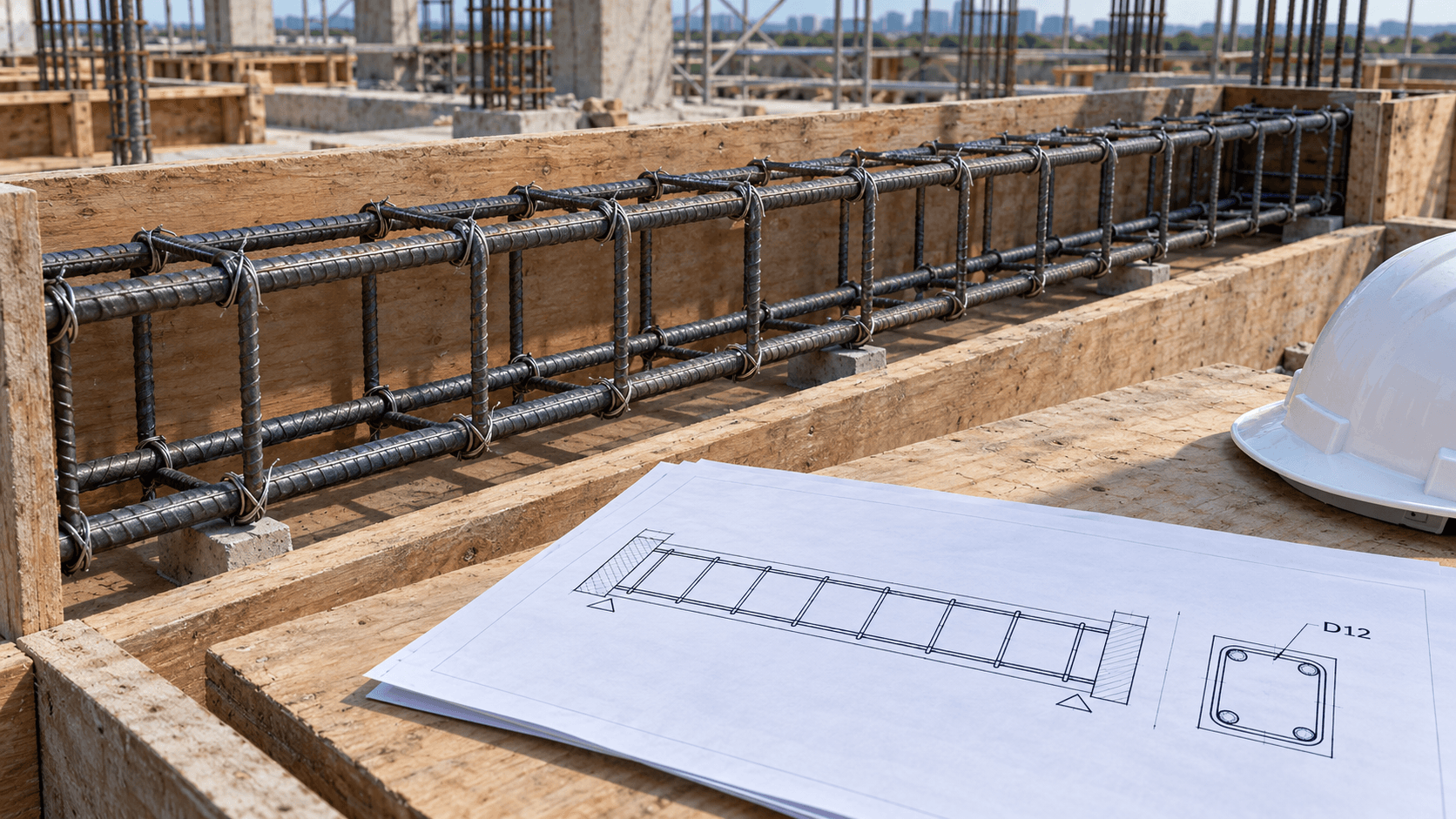

Ví dụ với shop drawing cốt thép dầm

Giả sử shop drawing dầm D12 thể hiện các nhóm thép, mặt cắt và chi tiết phục vụ lắp dựng.

Trước khi thi công, đội công trường sử dụng bản vẽ để xác định cách bố trí. Trong quá trình thực hiện, thông tin kiểm tra được ghi nhận theo đúng vị trí cấu kiện.

Khi lập hồ sơ hoàn công, nhóm phụ trách đối chiếu bản vẽ D12 với các tài liệu hiện trường. Những phần phù hợp được xác nhận; những khác biệt được làm rõ và thể hiện theo kết quả thực tế.

Ví dụ này cho thấy hai loại hồ sơ có quan hệ liên tục: shop drawing cung cấp chi tiết triển khai, còn bản vẽ hoàn công tiếp nối bằng thông tin về kết quả thực hiện.

Một bộ shop drawing có mã cấu kiện rõ ràng, chi tiết dễ đọc và tham chiếu thống nhất sẽ tạo nền thuận tiện cho quá trình đối chiếu này.

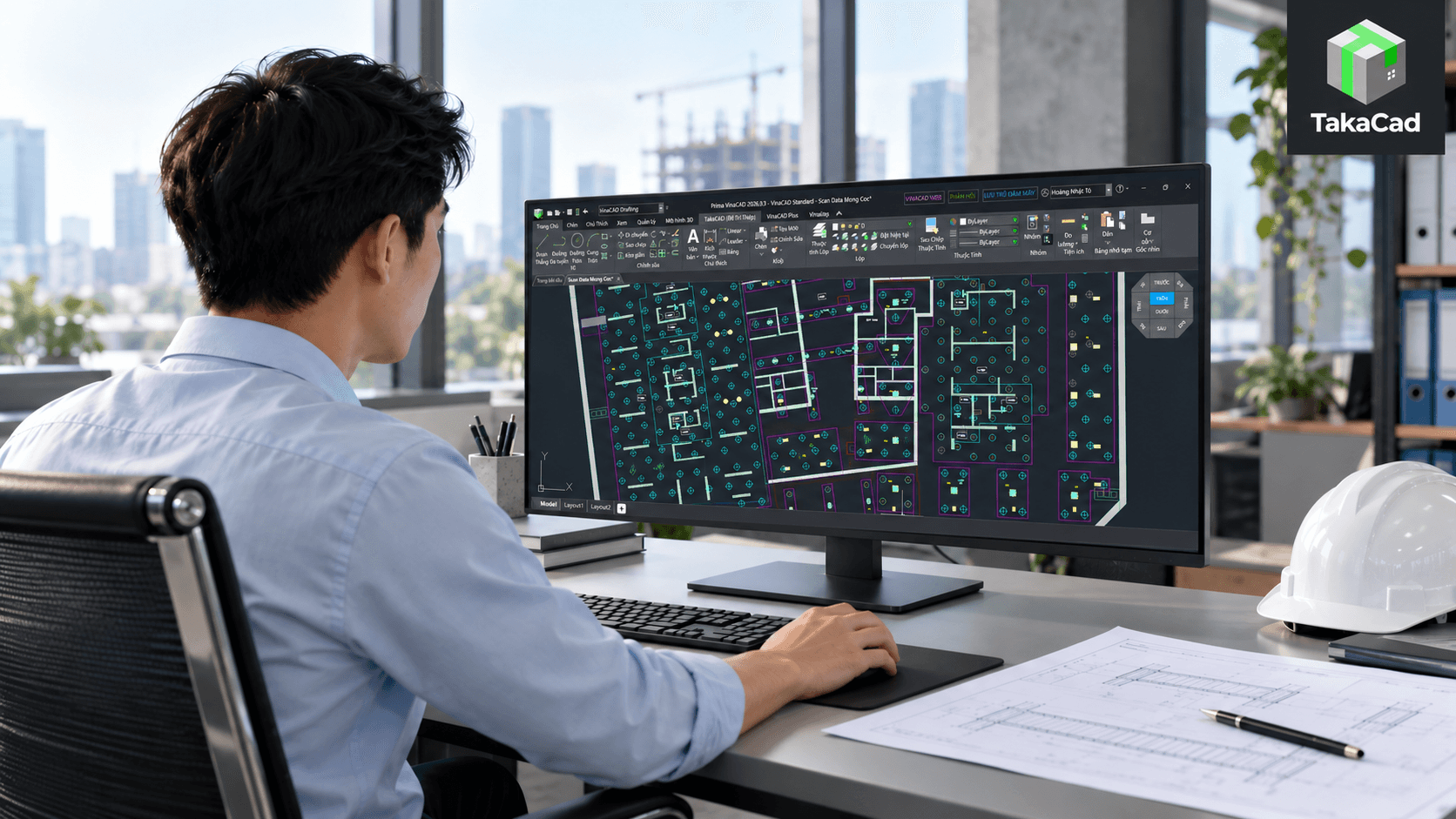

TakaCAD hỗ trợ triển khai shop drawing cốt thép

Để chuẩn bị hồ sơ thi công, kỹ sư cần tổng hợp dữ liệu cấu kiện, triển khai chi tiết và lập thống kê. Khi dự án có nhiều cấu kiện, các công việc này tạo ra lượng lớn thao tác lặp lại.

TakaCAD hỗ trợ triển khai shop drawing cốt thép trên cả AutoCAD và VinaCAD, với các nhóm cấu kiện gồm dầm, sàn, cột/vách, móng và cầu thang. Các tính năng lấy dữ liệu, quản lý thông số, tạo bản vẽ và thống kê cốt thép giúp kỹ sư tổ chức công việc từ đầu vào đến hồ sơ triển khai.

Thông tin cấu kiện được quản lý rõ ràng giúp việc kiểm tra và sử dụng bản vẽ tại công trường thuận tiện hơn. Khi chuẩn bị hồ sơ hoàn công, đội ngũ tiếp tục đối chiếu bộ bản vẽ này với dữ liệu thực tế đã được xác nhận.

Bạn đang tìm công cụ hỗ trợ triển khai shop drawing cốt thép? Khám phá tính năng và trải nghiệm TakaCAD.
