Nối cốt thép trong xây dựng: Phân biệt nối chồng, nối cơ khí và lưu ý khi triển khai Shop Drawing

Trong thi công bê tông cốt thép, không phải lúc nào một thanh thép cũng có thể kéo dài liên tục theo toàn bộ chiều dài cấu kiện. Giới hạn chiều dài thép thương phẩm, điều kiện vận chuyển, gia công và lắp dựng khiến việc nối cốt thép trở thành một công đoạn quen thuộc tại công trường.

Tuy nhiên, nối thép không đơn thuần là ghép hai thanh thép lại với nhau. Vị trí nối, chiều dài nối và phương pháp liên kết đều ảnh hưởng đến khả năng truyền lực, bố trí cốt thép và tính khả thi khi thi công.

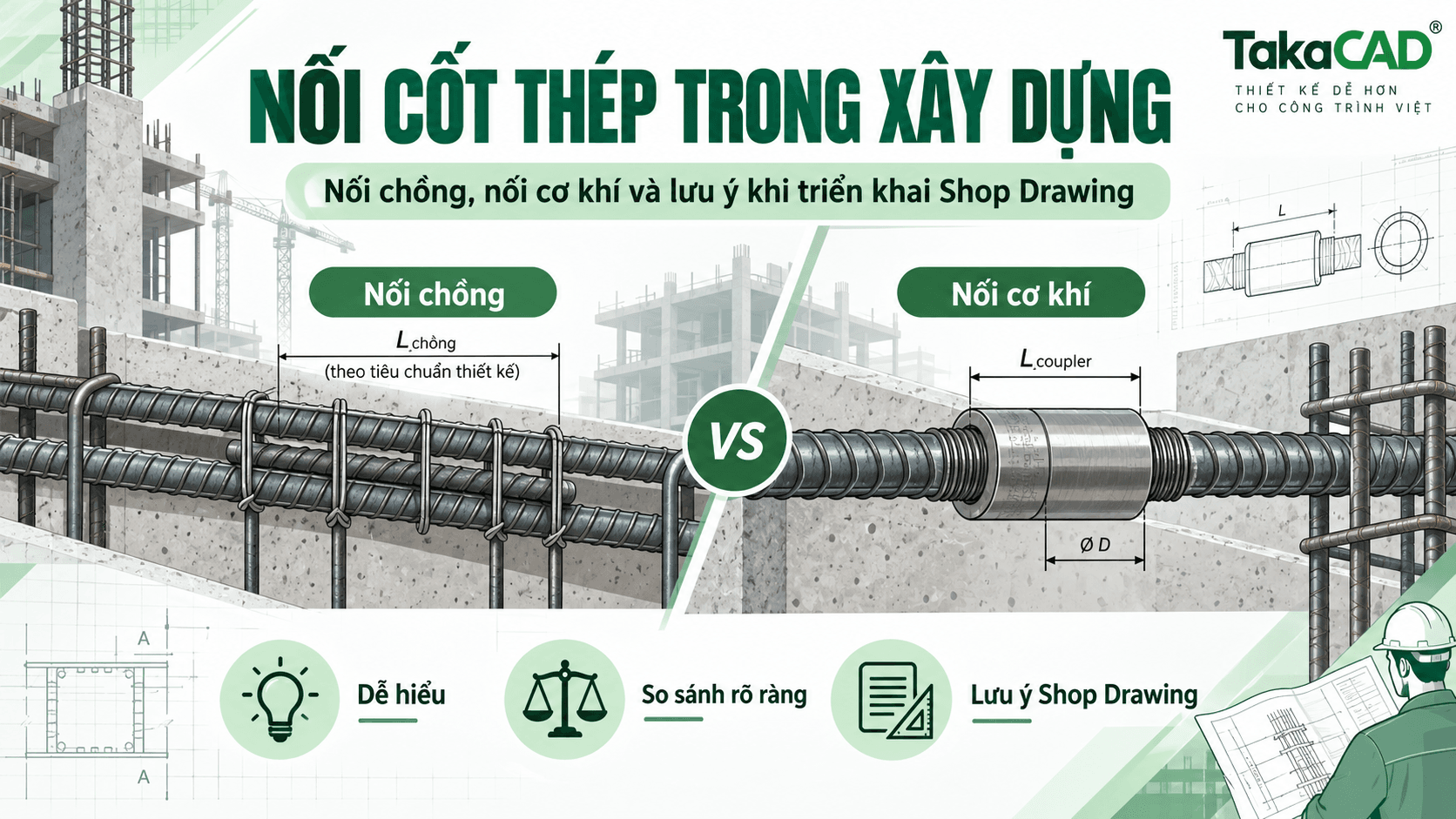

Hai phương pháp thường gặp là nối chồng cốt thép và nối cơ khí bằng ống nối (coupler). Vậy chúng khác nhau như thế nào, nên sử dụng trong trường hợp nào và kỹ sư cần lưu ý gì khi triển khai bản vẽ Shop Drawing?

1. Nối cốt thép là gì? Vì sao cần nối thép trong xây dựng?

Nối cốt thép là phương pháp liên kết các thanh cốt thép nhằm đảm bảo khả năng truyền lực theo yêu cầu thiết kế tại vị trí không sử dụng một thanh thép liên tục.

Trong thực tế, việc nối thép thường xuất phát từ nhiều nguyên nhân:

Giới hạn chiều dài thép thương phẩm: Không phải cấu kiện nào cũng có thể sử dụng một thanh thép nguyên.

Điều kiện vận chuyển và lắp dựng: Những thanh thép quá dài có thể gây khó khăn trong quá trình vận chuyển, nâng hạ hoặc bố trí.

Đặc điểm thi công theo giai đoạn: Một số kết cấu cần bố trí thép chờ và nối tiếp ở các đợt thi công sau.

Yêu cầu cấu tạo kết cấu: Vị trí và phương pháp nối được lựa chọn để đáp ứng điều kiện chịu lực và thi công của từng cấu kiện.

Dù sử dụng phương pháp nào, mối nối đều phải đáp ứng yêu cầu kỹ thuật theo hồ sơ thiết kế và tiêu chuẩn áp dụng.

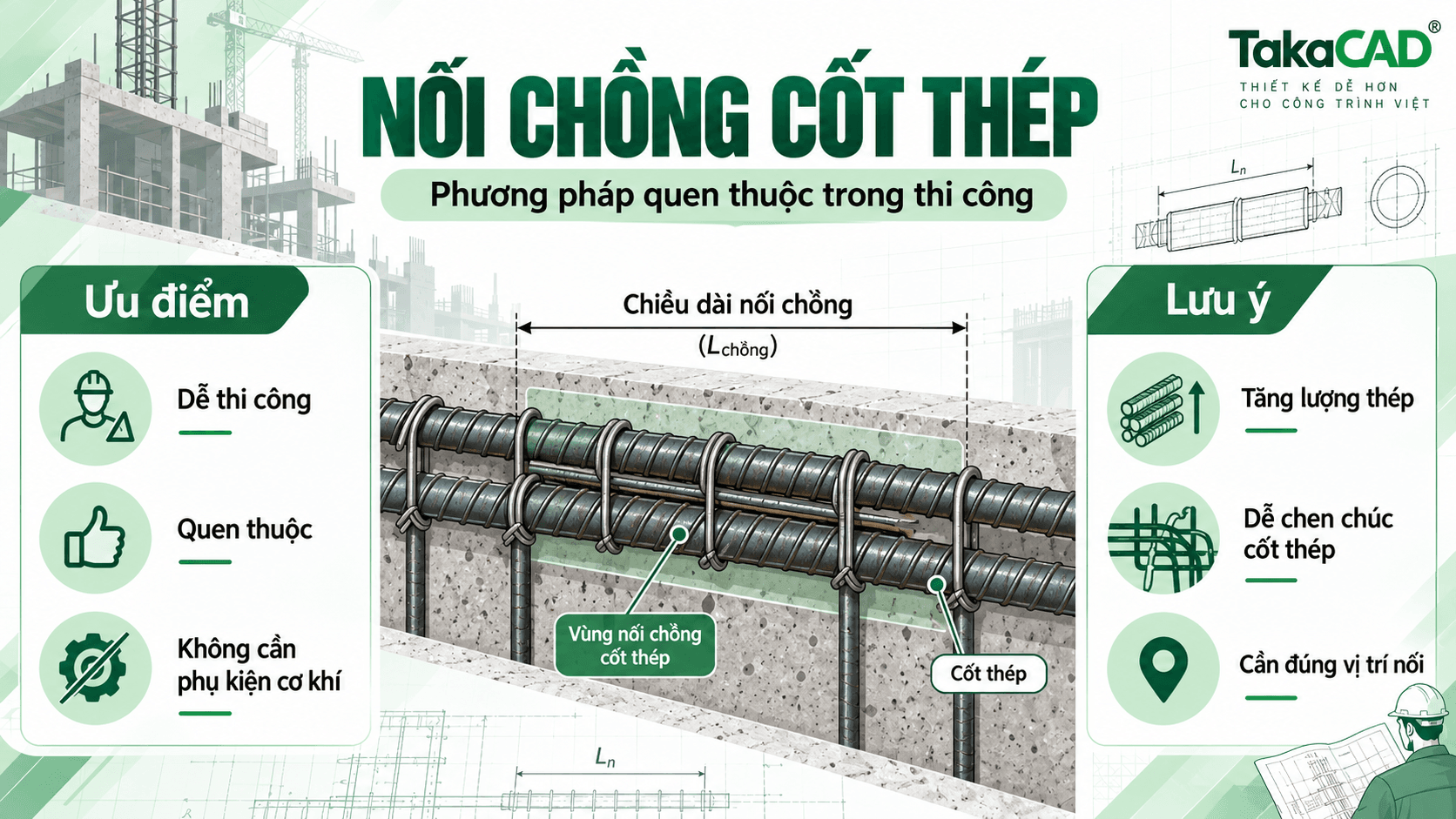

2. Nối chồng cốt thép – Phương pháp quen thuộc trong thi công

2.1. Nối chồng cốt thép là gì?

Nối chồng cốt thép (Lap Splice) là phương pháp bố trí hai thanh thép chồng lên nhau trên một đoạn chiều dài xác định.

Đối với mối nối chồng không hàn, lực được truyền giữa các thanh thép thông qua sự làm việc của cốt thép và bê tông bao quanh, chủ yếu nhờ liên kết bám dính.

Các thanh thép có thể được buộc cố định để giữ đúng vị trí trong quá trình lắp dựng và đổ bê tông. Tuy nhiên, dây buộc không phải là bộ phận trực tiếp đảm nhiệm khả năng truyền lực thiết kế của mối nối.

2.2. Ưu điểm của nối chồng cốt thép

Nối chồng được sử dụng phổ biến bởi phương pháp này tương đối đơn giản và quen thuộc với nhiều đội thi công.

Ưu điểm nổi bật:

Không cần sử dụng ống nối cơ khí chuyên dụng.

Không đòi hỏi thiết bị gia công đầu ren cho mối nối thông thường.

Thuận tiện cho công tác gia công và lắp dựng khi cấu kiện có đủ không gian bố trí thép.

Có thể áp dụng cho nhiều loại cấu kiện như dầm, sàn, cột hoặc vách khi đáp ứng yêu cầu thiết kế.

2.3. Hạn chế của phương pháp nối chồng

Bên cạnh ưu điểm về tính đơn giản, nối chồng cũng có những hạn chế cần cân nhắc.

Thứ nhất, làm tăng chiều dài và khối lượng thép sử dụng. Do hai thanh phải chồng lên nhau một đoạn nhất định, tổng chiều dài thép gia công có thể tăng so với phương án nối đối đầu.

Thứ hai, dễ gây tập trung cốt thép. Tại những khu vực có mật độ cốt thép lớn, việc bố trí thêm đoạn thép chồng có thể khiến không gian giữa các thanh bị thu hẹp, gây khó khăn khi lắp dựng và đổ bê tông.

Thứ ba, cần kiểm soát chặt chẽ vị trí và chiều dài nối. Nếu bố trí không đúng yêu cầu, mối nối có thể không đảm bảo khả năng làm việc như dự kiến trong thiết kế.

Vì vậy, dù là phương pháp quen thuộc, nối chồng vẫn cần được tính toán và thể hiện rõ ràng trên bản vẽ.

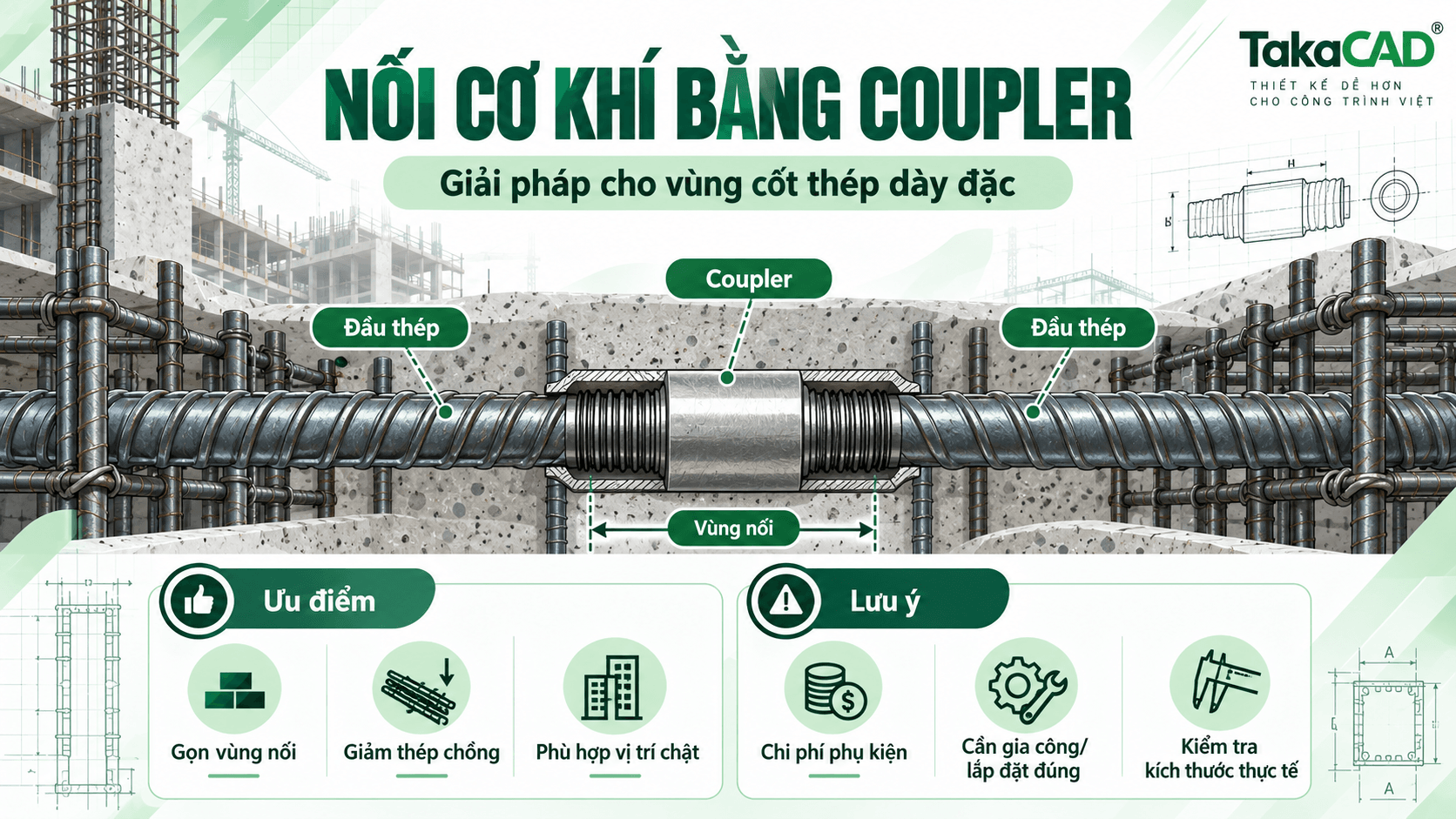

3. Nối cơ khí bằng coupler – Giải pháp cho những vị trí cốt thép dày đặc

3.1. Nối cơ khí cốt thép là gì?

Nối cơ khí (Mechanical Splice) là phương pháp sử dụng các chi tiết liên kết chuyên dụng để nối hai thanh thép và truyền lực thông qua cơ cấu liên kết cơ khí.

Một số dạng nối cơ khí thường gặp gồm:

Nối ren bằng ống nối thép (coupler).

Nối bằng ống ép dập.

Các hệ thống nối cơ khí chuyên dụng khác được thiết kế phù hợp với yêu cầu công trình.

Trong đó, nối ren bằng coupler là hình thức được nhiều kỹ sư biết đến.

Thay vì bố trí hai thanh chồng lên nhau một đoạn dài, hai đầu thanh thép được liên kết thông qua ống nối có cấu tạo phù hợp.

3.2. Ưu điểm của nối cơ khí

Giảm lượng thép chồng: Phương pháp nối đối đầu không cần đoạn chồng như nối truyền thống, từ đó có khả năng giảm lượng thép sử dụng tại vùng nối.

Hạn chế tình trạng cốt thép chen chúc: Đặc biệt hữu ích khi cần xem xét phương án nối tại các cấu kiện có mật độ thép lớn.

Thuận tiện cho một số điều kiện thi công: Các hệ thống coupler phù hợp có thể hỗ trợ nối thép trong những trường hợp chiều dài và không gian lắp dựng bị hạn chế.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào loại ống nối, đường kính thép, thiết kế chi tiết và điều kiện thi công.

3.3. Hạn chế cần lưu ý

Nối cơ khí không phải lúc nào cũng là phương án tối ưu.

Phương pháp này thường phát sinh thêm chi phí vật tư liên kết, công tác gia công đầu thép, kiểm tra chất lượng và yêu cầu kỹ thuật khi lắp đặt.

Đặc biệt, ống nối có đường kính ngoài lớn hơn thanh thép có thể ảnh hưởng đến khoảng cách thông thủy, lớp bê tông bảo vệ và việc bố trí các thanh thép lân cận.

Vì vậy, cần lựa chọn hệ thống nối đáp ứng yêu cầu thiết kế, tiêu chuẩn áp dụng và quy trình kỹ thuật của nhà sản xuất.

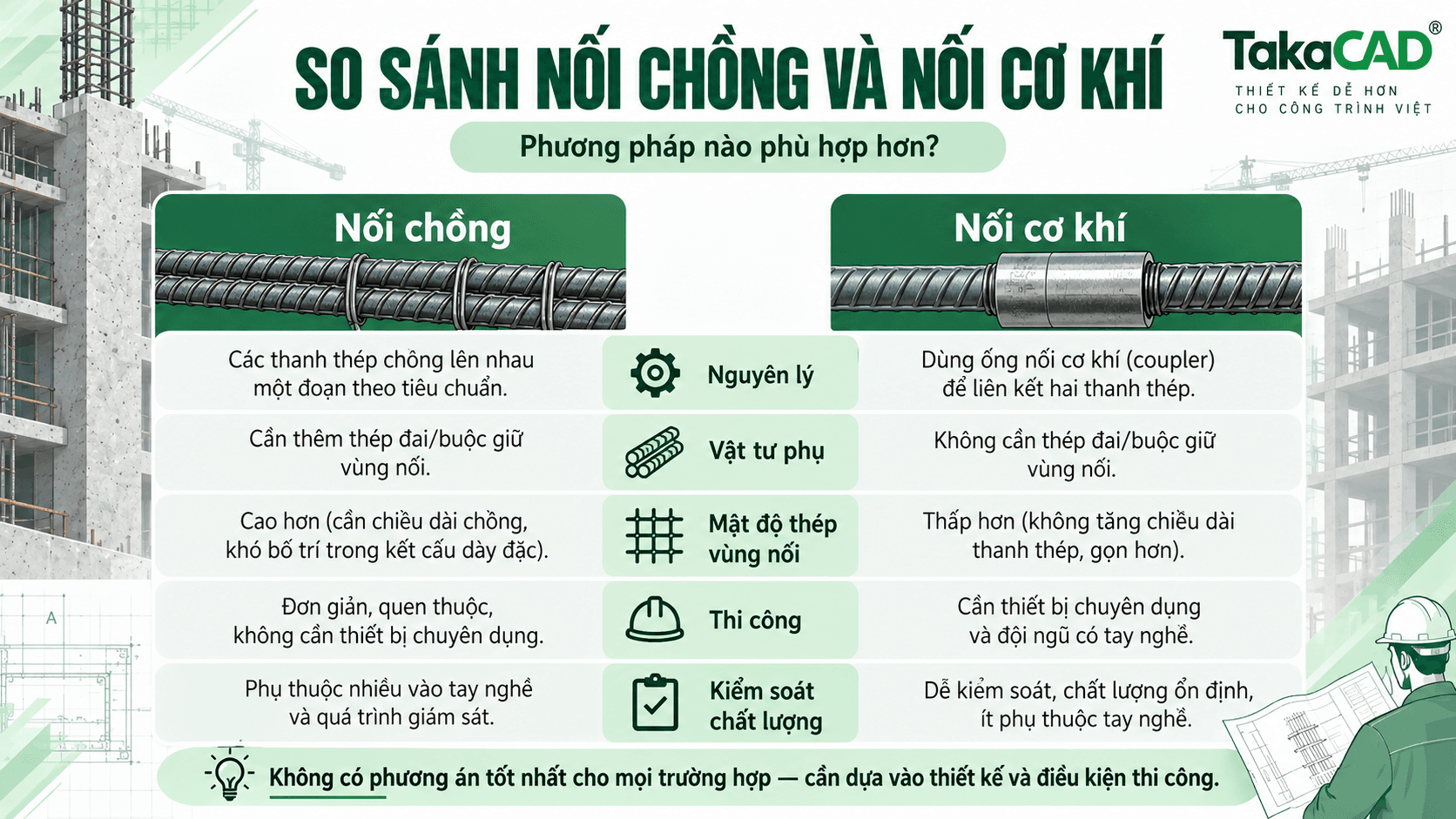

4. So sánh nối chồng và nối cơ khí: Phương pháp nào phù hợp hơn?

Vậy nên chọn phương pháp nào?

Nếu cấu kiện có đủ không gian bố trí, điều kiện chịu lực phù hợp và hồ sơ thiết kế cho phép, nối chồng có thể là lựa chọn đơn giản, thuận tiện.

Ngược lại, tại những vị trí có mật độ thép lớn hoặc cần hạn chế đoạn thép chồng, nối cơ khí có thể mang lại lợi ích rõ rệt.

Điều quan trọng là không có một phương pháp nối cốt thép nào luôn tốt hơn trong mọi trường hợp. Việc lựa chọn cần dựa trên phương án thiết kế được chấp thuận, điều kiện thi công và hiệu quả kinh tế tổng thể.

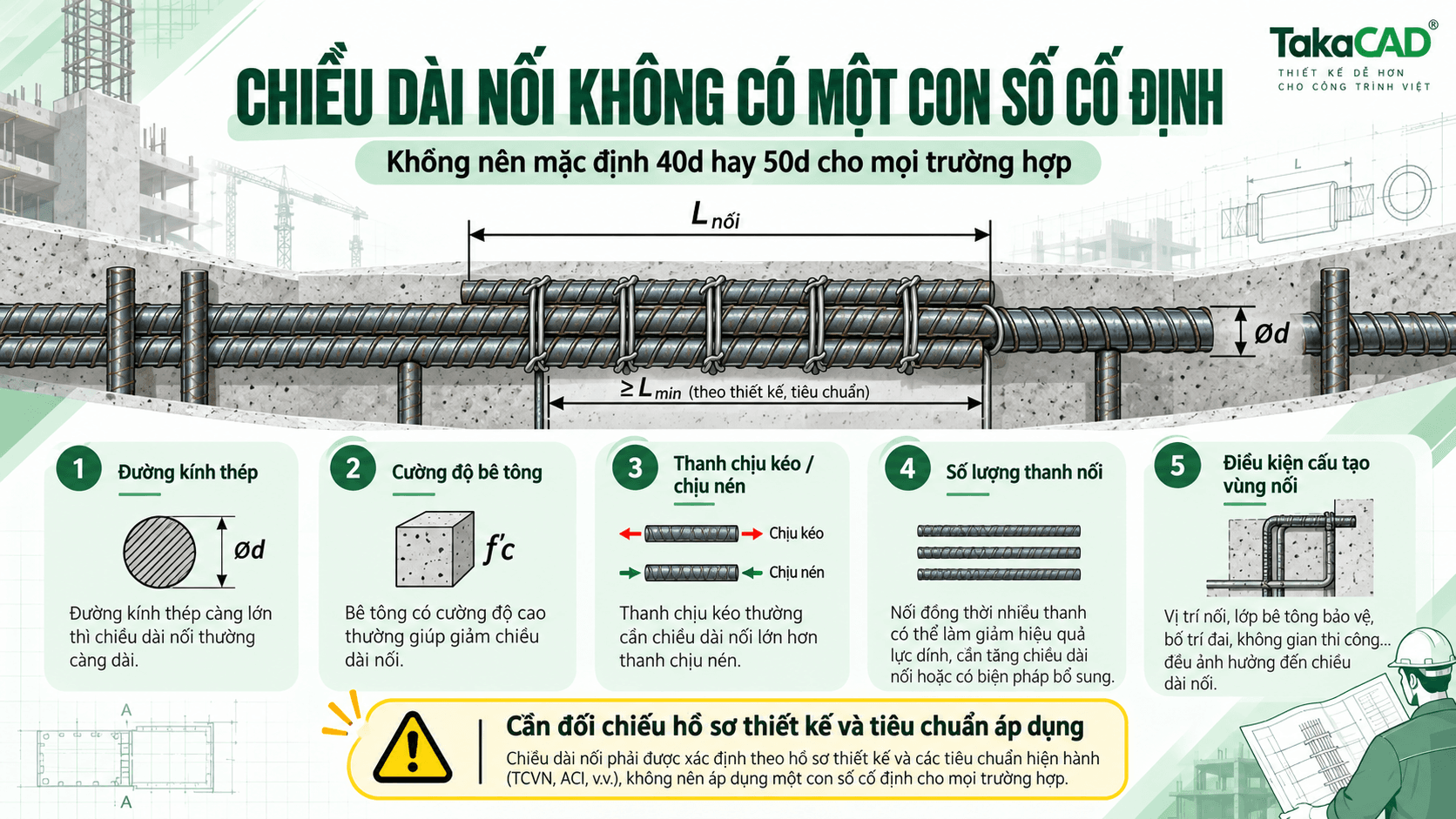

5. Chiều dài nối chồng cốt thép bao nhiêu là đúng?

Khi tìm hiểu về nối cốt thép, nhiều kỹ sư thường gặp những cách tính nhanh như 40d hoặc 50d, trong đó d là đường kính thanh thép.

Tuy nhiên, không thể mặc định mọi trường hợp nối chồng đều sử dụng cùng một hệ số nhân với đường kính thép.

Theo TCVN 5574:2018, mục 10.3.6 về nối cốt thép không ứng suất trước, chiều dài nối chồng được xác định dựa trên nhiều yếu tố, bao gồm đặc trưng vật liệu, trạng thái chịu lực và điều kiện cấu tạo của vùng nối.

Các yếu tố cần xem xét gồm:

Đường kính và đặc trưng cơ học của cốt thép.

Cường độ và đặc điểm của bê tông.

Trạng thái chịu kéo hoặc chịu nén của thanh thép.

Số lượng thanh được nối trong cùng tiết diện tính toán.

Khoảng cách giữa các thanh và điều kiện cấu tạo tại vùng nối.

TCVN 5574:2018 cũng quy định việc sử dụng mối nối chồng không hàn cho cốt thép thanh có đường kính không lớn hơn 40 mm, đồng thời phải thỏa mãn các yêu cầu cấu tạo và chiều dài nối liên quan.

Do đó, khi triển khai Shop Drawing, kỹ sư cần ưu tiên các chi tiết và chỉ dẫn nối thép trong hồ sơ thiết kế được phê duyệt, kết hợp kiểm tra theo tiêu chuẩn áp dụng của dự án.

Không nên tự ý áp dụng một giá trị chiều dài nối cố định cho toàn bộ cấu kiện nếu chưa kiểm tra điều kiện thiết kế.

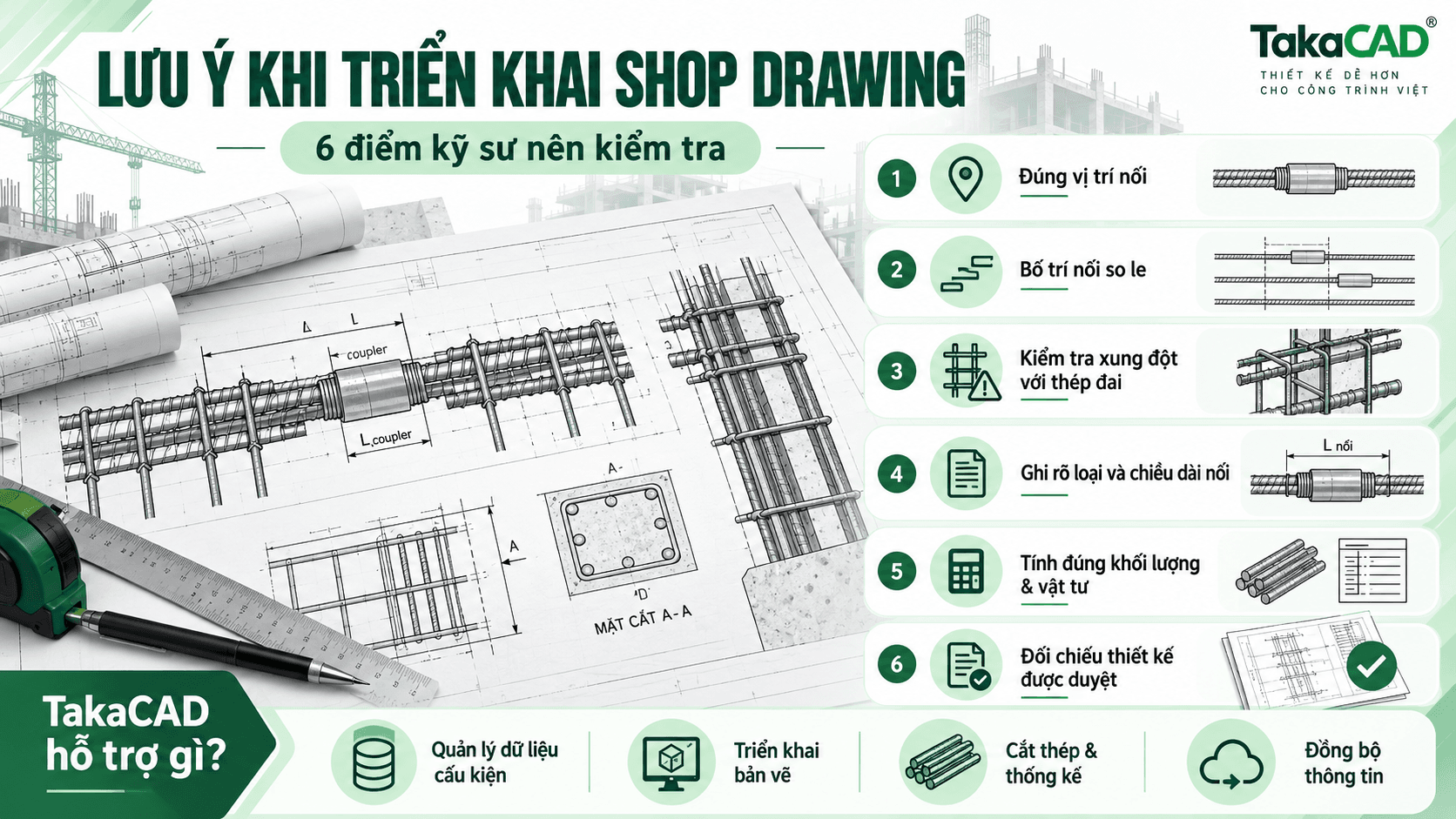

6. Những lưu ý quan trọng khi triển khai nối cốt thép trên bản vẽ Shop Drawing

Một phương án nối thép hợp lý trên lý thuyết vẫn có thể gặp khó khăn khi đưa ra công trường nếu thông tin trên bản vẽ triển khai không rõ ràng.

Dưới đây là 6 điểm kỹ sư cần chú ý.

6.1. Xác định đúng vị trí nối thép

Không phải vị trí nào trên dầm, cột, sàn hay vách cũng có thể tùy ý bố trí mối nối.

Vị trí nối cần được xác định dựa trên sơ đồ chịu lực, yêu cầu cấu tạo và chỉ dẫn của hồ sơ thiết kế.

Khi triển khai, kỹ sư cần phân biệt rõ các vùng chịu lực khác nhau, đồng thời không tự ý di chuyển mối nối chỉ vì thuận tiện cho việc chia chiều dài thanh thép.

6.2. Kiểm soát việc bố trí mối nối so le

Tại những cấu kiện có nhiều thanh thép dọc, việc bố trí toàn bộ mối nối tập trung vào cùng một vị trí có thể ảnh hưởng đến yêu cầu chịu lực hoặc gây khó khăn khi thi công.

Tùy thiết kế, các mối nối có thể cần được bố trí so le để đáp ứng giới hạn số lượng thanh nối trong một tiết diện tính toán.

Kỹ sư phải thể hiện rõ vị trí từng nhóm thép, không chỉ ghi chung một chiều dài nối rồi để đội thi công tự bố trí.

6.3. Kiểm tra xung đột với thép đai và thép cấu tạo

Vùng giao giữa dầm và cột, khu vực cốt thép dày hoặc những cấu kiện có nhiều lớp thép thường tiềm ẩn nguy cơ xung đột khi lắp dựng.

Đặc biệt với nối cơ khí, cần kiểm tra kích thước thực tế của ống nối thay vì chỉ xét đường kính danh nghĩa của thanh thép.

Đây là bước quan trọng nhằm đảm bảo khoảng cách thông thủy, lớp bê tông bảo vệ và điều kiện thi công bê tông.

6.4. Thể hiện đầy đủ thông tin mối nối

Bản vẽ Shop Drawing cần cung cấp đủ thông tin để đội thi công nhận biết và thực hiện đúng phương án nối.

Tùy từng trường hợp, thông tin có thể bao gồm loại mối nối, vị trí, chiều dài nối chồng, chủng loại ống nối, đường kính thép và chi tiết cấu tạo liên quan.

Những thông tin này cần nhất quán giữa mặt bằng, mặt cắt, chi tiết triển khai và ghi chú kỹ thuật.

6.5. Tính đúng khối lượng thép và vật tư nối

Phương án nối ảnh hưởng trực tiếp đến công tác gia công và thống kê vật tư.

Với nối chồng, chiều dài thực tế của các thanh cần phản ánh đoạn thép chồng theo phương án đã được chấp thuận.

Với nối cơ khí, ngoài số lượng và chiều dài thanh thép, cần thống kê riêng số lượng, chủng loại ống nối và những yêu cầu gia công liên quan.

Sai lệch ở bước này có thể dẫn đến thiếu vật tư, gia công sai chiều dài hoặc phát sinh điều chỉnh tại công trường.

6.6. Đối chiếu bản vẽ triển khai với thiết kế được duyệt

Trước khi phát hành Shop Drawing, kỹ sư cần kiểm tra sự thống nhất giữa bản vẽ thiết kế, ghi chú cấu tạo, bản vẽ triển khai và bảng thống kê.

Nếu cần điều chỉnh phương án nối so với thiết kế, thay đổi phải được xem xét và chấp thuận theo quy trình kỹ thuật của dự án trước khi áp dụng.

7. Làm thế nào để triển khai Shop Drawing cốt thép hiệu quả hơn?

Bên cạnh việc hiểu các phương pháp nối thép, kỹ sư còn phải xử lý nhiều công đoạn liên quan: đọc bản vẽ thiết kế, quản lý thông số cấu kiện, chia thanh, triển khai chi tiết và thống kê khối lượng.

Khi khối lượng bản vẽ lớn, việc quản lý dữ liệu phân tán hoặc chỉnh sửa thủ công dễ khiến thông tin giữa bản vẽ và bảng thống kê thiếu đồng bộ.

Đây cũng là lý do các công cụ hỗ trợ triển khai Shop Drawing ngày càng được quan tâm.

TakaCAD – Hỗ trợ triển khai và quản lý bản vẽ cốt thép

TakaCAD là phần mềm hỗ trợ triển khai Shop Drawing cốt thép trên nền tảng CAD, được phát triển nhằm đáp ứng nhu cầu làm việc thực tế của kỹ sư xây dựng.

Phần mềm hỗ trợ triển khai các cấu kiện như Dầm, Sàn, Cột/Vách, Móng và Cầu thang, với những tiện ích:

Quản lý dữ liệu cấu kiện: Tập trung thông tin để thuận tiện kiểm tra và cập nhật.

Hỗ trợ triển khai bản vẽ: Giảm các thao tác lặp lại trong quá trình thể hiện chi tiết cốt thép.

Cắt thép và thống kê: Hỗ trợ quản lý chiều dài, số lượng và khối lượng cốt thép.

Đồng bộ dữ liệu: Hạn chế tình trạng thông tin giữa các công đoạn bị thiếu nhất quán.

Việc lựa chọn phương án nối và kiểm tra yêu cầu kỹ thuật vẫn cần được kỹ sư thực hiện theo hồ sơ thiết kế được duyệt.

Thay vì dành quá nhiều thời gian cho các thao tác CAD lặp lại, kỹ sư có thể tập trung hơn vào việc kiểm tra cấu tạo, tính khả thi khi lắp dựng và chất lượng hồ sơ triển khai.

Khám phá TakaCAD và trải nghiệm phần mềm Shop Drawing cốt thép tại:

👉 https://takacad.com/vi

Hỗ trợ tư vấn: 0356 719 001

8. Kết luận

Nối chồng và nối cơ khí đều đóng vai trò quan trọng trong thi công kết cấu bê tông cốt thép. Mỗi phương pháp có nguyên lý, ưu điểm và những điều kiện áp dụng riêng.

Nếu nối chồng nổi bật ở tính đơn giản và quen thuộc trong thi công, nối cơ khí mang đến một lựa chọn hữu ích khi cần hạn chế lượng thép chồng hoặc xử lý những vị trí có mật độ cốt thép cao.

Dù lựa chọn phương pháp nào, điều quan trọng không chỉ nằm ở cách nối hai thanh thép, mà còn ở việc xác định đúng vị trí, đáp ứng yêu cầu chịu lực và thể hiện đầy đủ thông tin trên bản vẽ Shop Drawing.

Một bản vẽ triển khai tốt không chỉ cần đúng thiết kế, mà còn phải rõ ràng, dễ kiểm tra và thuận tiện cho đội thi công thực hiện ngoài công trường.
