Bản vẽ Shop Drawing 2D có đủ để kiểm tra cốt thép? Khi nào cần xem cấu kiện 3D?

Bản vẽ Shop Drawing 2D vẫn là nền tảng trong triển khai cốt thép. Tuy nhiên, với những cấu kiện phức tạp, việc kết hợp góc nhìn 3D có thể giúp kỹ sư quan sát cách bố trí thép trực quan hơn, nhận biết các vị trí cần kiểm tra và hạn chế sai sót trước khi hoàn thiện bản vẽ.

Trong quá trình triển khai Shop Drawing cốt thép, một cấu kiện thường được thể hiện qua nhiều hình chiếu, mặt cắt và chi tiết khác nhau. Kỹ sư phải liên tục đối chiếu các thông tin này để hình dung cách bố trí thép trong không gian thực tế.

Với những cấu kiện đơn giản, việc đọc và kiểm tra trên bản vẽ 2D thường không quá khó khăn. Nhưng khi số lượng thanh thép tăng lên, nhiều lớp thép giao nhau hoặc cấu tạo trở nên phức tạp, việc hình dung toàn bộ cấu kiện chỉ qua các đường nét 2D có thể mất không ít thời gian.

Vậy bản vẽ Shop Drawing 2D đã đủ để kiểm tra cốt thép, hay kỹ sư nên kết hợp thêm góc nhìn 3D?

Câu trả lời không nằm ở việc lựa chọn 2D hay 3D, mà là sử dụng đúng công cụ cho từng mục đích kiểm tra.

1. Vì sao kiểm tra cốt thép trên bản vẽ 2D đôi khi chưa đủ?

Bản vẽ 2D đóng vai trò quan trọng trong việc thể hiện kích thước, số lượng, đường kính, khoảng cách và các yêu cầu kỹ thuật của cốt thép. Đây cũng là hình thức tài liệu quen thuộc để kỹ sư triển khai, kiểm tra và phối hợp thi công.

Tuy nhiên, bản vẽ 2D có một giới hạn nhất định: Không phải lúc nào cũng dễ dàng quan sát được mối quan hệ không gian giữa các thanh thép trong cùng một cấu kiện.

1.1. Phải đối chiếu nhiều mặt cắt để hình dung cấu kiện

Một bản vẽ dầm có thể bao gồm mặt cắt dọc, mặt cắt ngang và các chi tiết bố trí cốt thép tại từng vị trí.

Để hiểu đầy đủ cách bố trí thép, kỹ sư cần tổng hợp thông tin từ nhiều hình biểu diễn khác nhau.

Điều này đòi hỏi khả năng đọc bản vẽ và hình dung không gian. Đặc biệt, khi kiểm tra nhiều cấu kiện liên tiếp, việc chuyển qua lại giữa các mặt cắt cũng làm tăng khối lượng thao tác.

1.2. Khó quan sát những khu vực tập trung nhiều cốt thép

Tại một số vị trí như đầu dầm, vùng giao giữa dầm và cột hoặc những khu vực có nhiều lớp thép, các chi tiết thường được thể hiện khá dày đặc.

Mỗi hình chiếu có thể thể hiện đúng thông tin riêng lẻ, nhưng việc kết hợp chúng để hình dung cách các thanh thép cùng bố trí trong không gian lại không đơn giản.

Nếu chỉ quan sát một mặt cắt, kỹ sư có thể bỏ sót những điểm cần xem xét ở các phương khác.

1.3. Những thay đổi nhỏ có thể ảnh hưởng đến nhiều chi tiết

Trong thực tế, bản vẽ kết cấu không phải lúc nào cũng cố định ngay từ đầu.

Khi thay đổi kích thước cấu kiện, số lượng thanh thép hoặc phương án bố trí, kỹ sư cần kiểm tra lại các chi tiết liên quan.

Một điều chỉnh có thể hợp lý trên mặt cắt này nhưng vẫn cần được đối chiếu với những hình biểu diễn khác.

Vì vậy, ngoài việc kiểm tra từng thông số riêng lẻ, việc quan sát tổng thể cấu kiện cũng là một phần quan trọng trong quá trình hoàn thiện Shop Drawing.

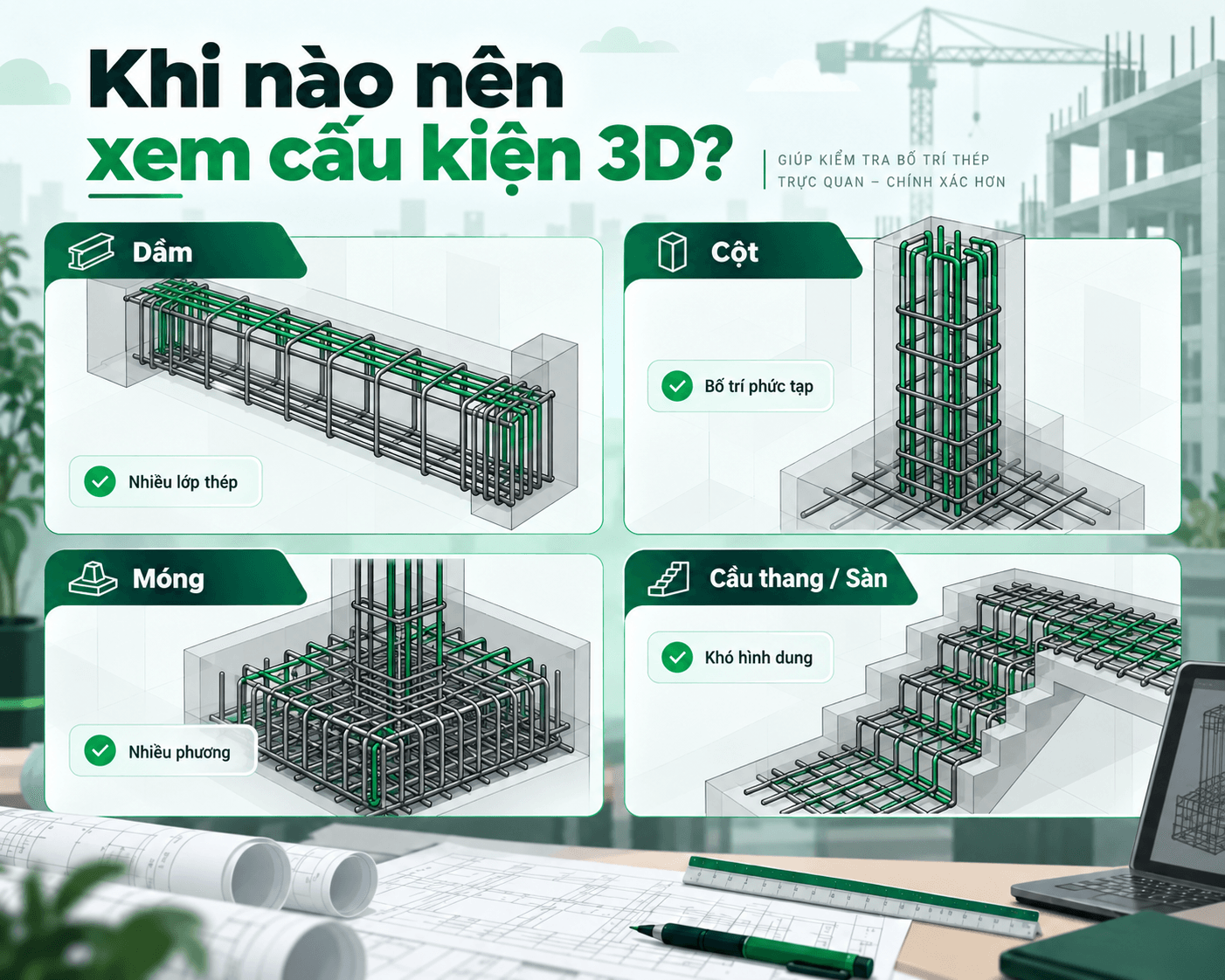

2. Những trường hợp kỹ sư nên kết hợp kiểm tra cốt thép 3D

Không phải cấu kiện nào cũng cần quan sát dưới dạng 3D. Với những chi tiết đơn giản, bản vẽ 2D có thể đáp ứng tốt nhu cầu kiểm tra.

Tuy nhiên, ở những khu vực có cấu tạo phức tạp, góc nhìn 3D sẽ giúp kỹ sư hiểu rõ hơn cách các nhóm cốt thép được bố trí trong không gian.

2.1. Dầm có nhiều lớp thép và cấu tạo phức tạp

Trong triển khai Shop Drawing dầm, kỹ sư thường phải kiểm tra thép trên, thép dưới, thép tăng cường, cốt đai và các vị trí neo, nối.

Với dầm có nhiều lớp thép hoặc hình dạng đặc biệt, việc chỉ quan sát mặt cắt dọc và ngang đôi khi chưa mang lại cái nhìn đầy đủ.

Góc nhìn 3D hỗ trợ kỹ sư:

Quan sát tương quan giữa các lớp thép.

Hình dung vị trí và hình dạng cốt đai.

Kiểm tra trực quan cách bố trí các nhóm cốt thép trong dầm.

Đặc biệt, ở những vùng bố trí thép dày đặc, khả năng quan sát tổng thể có thể giúp kỹ sư xác định nhanh các chi tiết cần đối chiếu lại trên bản vẽ kỹ thuật.

2.2. Cột có nhiều thép dọc và cốt đai

Với cấu kiện cột, việc kiểm tra không chỉ dừng lại ở số lượng và đường kính thép dọc mà còn bao gồm cách bố trí cốt đai, đai phụ và khoảng cách giữa các thanh.

Khi quan sát dưới dạng 3D, kỹ sư có thể dễ hình dung hơn mối quan hệ giữa hệ thống thép dọc và cốt đai.

Điều này đặc biệt hữu ích khi làm việc với các tiết diện có cấu tạo cốt thép phức tạp.

2.3. Móng có nhiều lớp thép theo các phương

Đối với móng, việc bố trí thép theo nhiều phương và cao độ có thể khiến quá trình kiểm tra trở nên phức tạp hơn.

Góc nhìn 3D giúp thể hiện trực quan các lớp thép trong phạm vi cấu kiện, từ đó hỗ trợ kỹ sư quan sát thứ tự bố trí và các vị trí giao nhau.

Việc này không thay thế kiểm tra chiều dài neo, khoảng cách hay lớp bê tông bảo vệ, nhưng giúp quá trình đối chiếu thông tin thuận tiện hơn.

2.4. Sàn và cầu thang có hình học đặc biệt

Với sàn có nhiều khu vực gia cường hoặc cầu thang có hình dạng thay đổi theo cao độ, việc hình dung cấu tạo cốt thép từ bản vẽ 2D có thể đòi hỏi nhiều công sức.

Quan sát cấu kiện dưới dạng 3D hỗ trợ kỹ sư nhận biết rõ hơn hướng bố trí, hình dạng và mối quan hệ giữa các nhóm thanh thép.

Nhờ đó, việc xem xét tổng thể cấu kiện trước khi hoàn thiện bản vẽ trở nên trực quan hơn.

3. Kiểm tra cốt thép 3D mang lại lợi ích gì trong quy trình Shop Drawing?

3.1. Hiểu cấu tạo cốt thép nhanh hơn

Thay vì phải tự hình dung toàn bộ cấu kiện từ nhiều mặt cắt, kỹ sư có thể sử dụng hình ảnh 3D để quan sát trực tiếp cách bố trí các nhóm cốt thép.

Điều này đặc biệt hữu ích khi tiếp cận một cấu kiện có nhiều chi tiết hoặc cần giải thích phương án bố trí thép cho người khác.

Giá trị của 3D không chỉ nằm ở hình ảnh dễ nhìn, mà còn ở việc giúp người xem hiểu rõ hơn cấu tạo cần triển khai.

3.2. Hỗ trợ nhận biết những vị trí cần kiểm tra lại

Khi nhiều thanh thép cùng xuất hiện trong một không gian, góc nhìn 3D có thể giúp nhận ra các khu vực có mật độ cốt thép lớn hoặc cách bố trí khó quan sát trên bản vẽ 2D.

Từ đó, kỹ sư có thể chủ động kiểm tra lại thông số, vị trí và khoảng cách giữa các thanh theo tài liệu thiết kế.

Cần lưu ý rằng việc xem cấu kiện dưới dạng 3D không đồng nghĩa với khả năng tự động phát hiện tất cả xung đột cốt thép. Những đánh giá về kích thước, khoảng cách, lớp bảo vệ và yêu cầu kỹ thuật vẫn cần được thực hiện dựa trên dữ liệu chính xác.

3.3. Thuận tiện hơn khi trao đổi và rà soát bản vẽ

Trong quá trình phối hợp giữa các kỹ sư, việc giải thích một chi tiết cốt thép phức tạp chỉ bằng mặt cắt đôi khi chưa đủ trực quan.

Góc nhìn 3D có thể giúp các bên cùng hình dung cách bố trí thép, nhận biết vị trí đang được thảo luận và thống nhất những nội dung cần điều chỉnh.

Nhờ đó, quá trình trao đổi có thêm một phương tiện trực quan bên cạnh hồ sơ 2D truyền thống.

3.4. Hỗ trợ kiểm tra trước khi hoàn thiện hồ sơ

Một trong những thời điểm phù hợp để sử dụng góc nhìn 3D là sau khi bố trí cốt thép và trước khi hoàn thiện bản vẽ Shop Drawing.

Việc quan sát tổng thể ở giai đoạn này giúp kỹ sư có cơ hội rà soát thêm những chi tiết chưa hợp lý, hạn chế nguy cơ phát hiện vấn đề muộn khi bản vẽ đã được chuyển sang các bước tiếp theo.

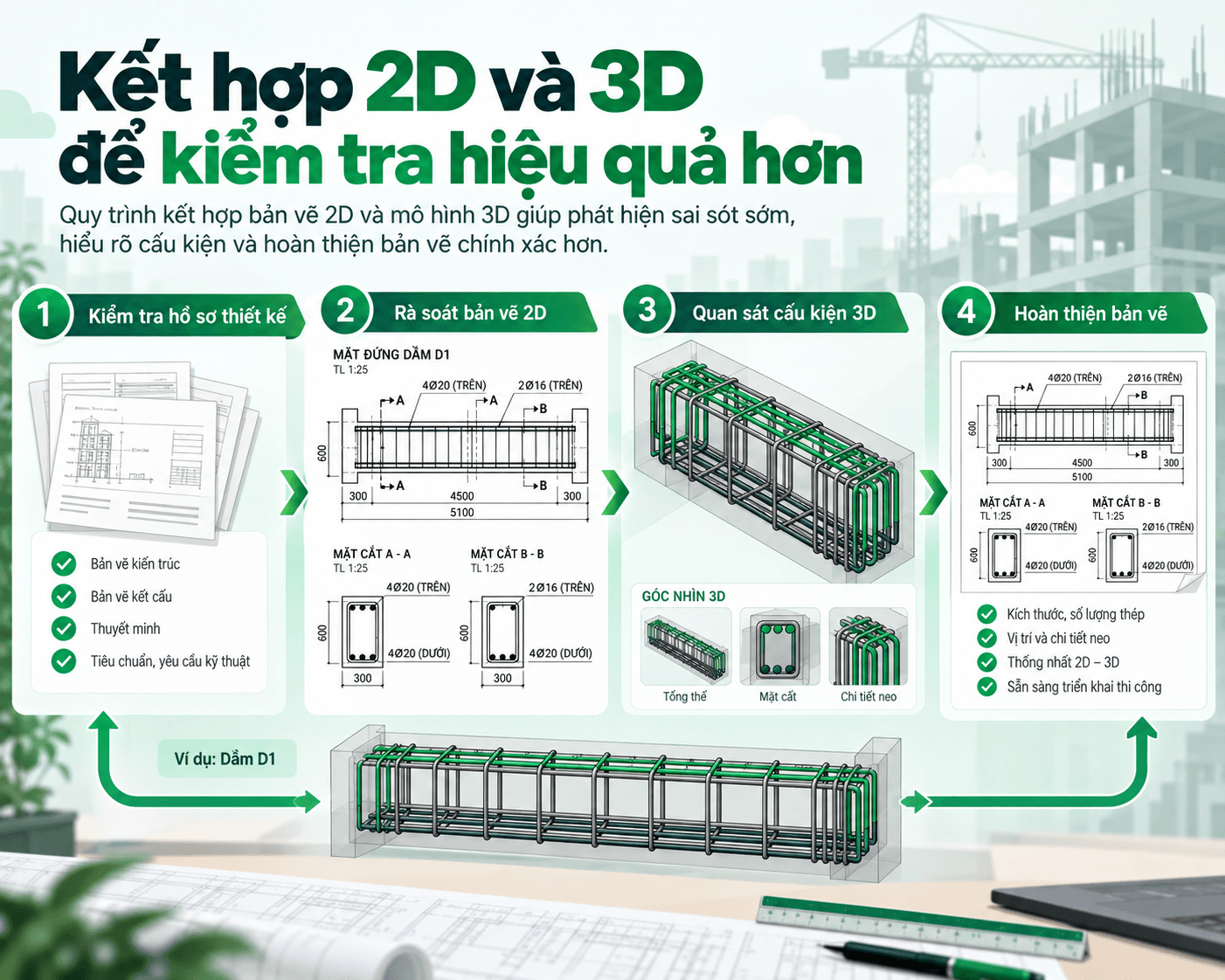

4. Nên kết hợp bản vẽ 2D và góc nhìn 3D như thế nào?

Mỗi hình thức biểu diễn đều có thế mạnh riêng. Thay vì thay thế hoàn toàn bản vẽ 2D bằng mô hình 3D, kỹ sư có thể kết hợp cả hai trong một quy trình kiểm tra.

Bước 1: Kiểm tra dữ liệu và yêu cầu thiết kế

Đối chiếu kích thước cấu kiện, đường kính, số lượng và yêu cầu bố trí cốt thép với hồ sơ thiết kế hiện hành.

Bước 2: Kiểm tra chi tiết trên bản vẽ 2D

Rà soát các mặt cắt, vị trí neo nối, chiều dài thanh thép, khoảng cách và những thông số kỹ thuật quan trọng.

Bước 3: Quan sát tổng thể cấu kiện dưới dạng 3D

Sử dụng góc nhìn không gian để xem mối quan hệ giữa các nhóm cốt thép, đặc biệt ở những vị trí có cấu tạo phức tạp.

Bước 4: Đối chiếu và hoàn thiện bản vẽ

Khi phát hiện một vị trí cần xem xét, quay lại kiểm tra thông số và yêu cầu thiết kế trước khi quyết định điều chỉnh. Sau đó rà soát sự thống nhất giữa các hình biểu diễn và tài liệu liên quan.

Quy trình này giúp kết hợp ưu điểm của bản vẽ kỹ thuật 2D với khả năng quan sát trực quan của 3D, đồng thời giữ việc kiểm tra chuyên môn làm trọng tâm.

5. View3D trên TakaCAD – Quan sát cấu kiện 3D ngay trong quá trình triển khai

Nhận thấy nhu cầu quan sát và kiểm tra cốt thép trực quan hơn, TakaCAD đã bổ sung tính năng View3D – Xem cấu kiện 3D trong đợt cập nhật tháng 10/2026.

Thay vì chỉ quan sát cấu kiện qua những hình biểu diễn 2D, kỹ sư có thể xem bê tông và cốt thép dưới dạng 3D ngay trong cửa sổ triển khai.

Tính năng View3D hỗ trợ các nhóm cấu kiện:

Dầm: Quan sát cách bố trí thép dọc, cốt đai và các nhóm thép trong cấu kiện.

Cột: Hình dung hệ thống thép dọc và cốt đai dưới dạng không gian.

Sàn: Quan sát tổng thể cách bố trí cốt thép của cấu kiện sàn.

Móng: Xem trực quan các lớp thép trong cấu kiện móng.

Cầu thang: Hình dung cách bố trí thép theo hình dạng cấu kiện.

Điểm đáng chú ý của View3D là khả năng quan sát cốt thép 3D ngay trong môi trường triển khai Shop Drawing, hỗ trợ kỹ sư kiểm tra trực quan trước khi hoàn thiện bản vẽ.

Bên cạnh View3D, TakaCAD còn cung cấp các công cụ hỗ trợ triển khai Shop Drawing cốt thép cho Dầm, Sàn, Cột, Móng và Cầu thang, giúp giảm bớt những thao tác thủ công trong quy trình làm việc.

Kỹ sư có thể tìm hiểu thêm các tính năng và trải nghiệm phần mềm tại website chính thức của TakaCAD.

6. Kết luận: 3D không thay thế 2D, nhưng có thể giúp kiểm tra trực quan hơn

Bản vẽ Shop Drawing 2D vẫn giữ vai trò thiết yếu trong việc thể hiện thông số kỹ thuật, chi tiết cốt thép và phục vụ quá trình thi công.

Tuy nhiên, khi cấu kiện có nhiều lớp thép, hình dạng phức tạp hoặc các vị trí giao nhau khó quan sát, việc kết hợp góc nhìn 3D mang lại thêm một phương thức kiểm tra hữu ích.

2D giúp kỹ sư đọc và đối chiếu thông số. 3D giúp kỹ sư hình dung cách các thanh thép được bố trí cùng nhau trong không gian.

Một quy trình Shop Drawing hiệu quả không nhất thiết phải lựa chọn giữa hai hình thức này. Điều quan trọng là biết tận dụng ưu điểm của từng phương pháp để kiểm tra kỹ hơn, hạn chế sai sót và hoàn thiện bản vẽ phù hợp với yêu cầu thi công.

Với View3D, TakaCAD hướng đến việc giúp kỹ sư bổ sung góc nhìn trực quan ngay trong quá trình triển khai cấu kiện, từ đó nâng cao sự thuận tiện khi kiểm tra Shop Drawing.

Trải nghiệm TakaCAD miễn phí 30 ngày để khám phá các công cụ hỗ trợ triển khai và kiểm tra cốt thép.
