Cách đọc bản vẽ thép cầu thang: 5 chi tiết dễ sai khi triển khai Shop Drawing

Cầu thang là một trong những cấu kiện quen thuộc của công trình bê tông cốt thép. Tuy nhiên, khi bắt tay vào triển khai Shop Drawing, không ít kỹ sư vẫn gặp khó khăn trong việc xác định phương thép, bố trí thép tại chiếu nghỉ hoặc xử lý các vị trí liên kết.

Khác với những cấu kiện có hình dạng tương đối đơn giản, cầu thang thường kết hợp giữa bản nghiêng, bản chiếu nghỉ, dầm đỡ và nhiều vị trí thay đổi cao độ. Điều này khiến việc đọc bản vẽ không chỉ dừng lại ở nhận biết ký hiệu thép mà còn đòi hỏi kỹ sư hiểu rõ cấu tạo và sự liên kết giữa các bộ phận.

Vậy cách đọc bản vẽ thép cầu thang như thế nào để hạn chế nhầm lẫn khi triển khai? Cùng tìm hiểu 5 chi tiết cần đặc biệt chú ý dưới đây.

1. Trước khi đọc thép cầu thang, cần hiểu những gì trên bản vẽ?

Một bộ hồ sơ kết cấu cầu thang thường bao gồm mặt bằng, mặt cắt và các bản vẽ chi tiết bố trí cốt thép. Mỗi loại bản vẽ thể hiện một phần thông tin khác nhau, vì vậy cần kết hợp chúng để hiểu đầy đủ cấu tạo.

Mặt bằng cầu thang giúp xác định vị trí, hướng đi, bề rộng bản thang, kích thước chiếu nghỉ và mối liên hệ với các cấu kiện xung quanh.

Mặt cắt cầu thang thể hiện rõ hình dạng bản nghiêng, chiều dày bản thang, kích thước bậc, cao độ và các vị trí liên kết. Đây cũng là cơ sở quan trọng để kiểm tra hình dạng và chiều dài triển khai của cốt thép.

Chi tiết bố trí cốt thép cung cấp những thông tin cần thiết về đường kính, khoảng cách, vị trí lớp thép, hình dạng thanh thép và các yêu cầu neo nối theo thiết kế.

Ngoài ra, kỹ sư cần kiểm tra ghi chú chung của hồ sơ để xác định các yêu cầu về vật liệu, lớp bê tông bảo vệ và quy định cấu tạo.

Nguyên tắc quan trọng: Không nên dựa vào một hình chiếu duy nhất để triển khai toàn bộ cốt thép cầu thang. Những vị trí chưa rõ cần được đối chiếu với mặt cắt và chi tiết thiết kế tương ứng.

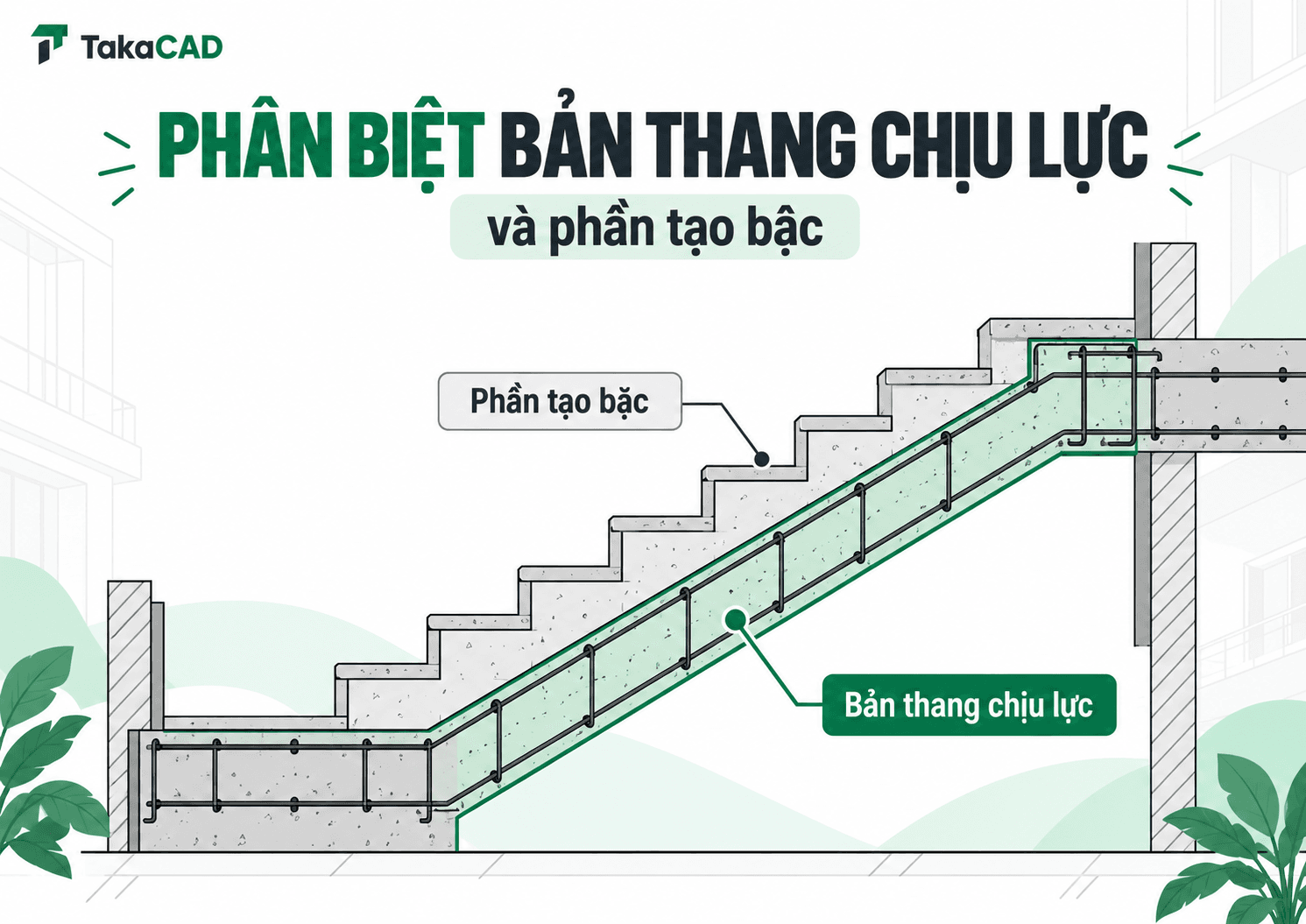

2. Nhầm lẫn giữa bản thang chịu lực và phần tạo bậc

Đây là một trong những điểm dễ gây nhầm lẫn khi đọc mặt cắt cầu thang bê tông cốt thép.

Trên mặt cắt, cầu thang thường được thể hiện với hình dạng bậc liên tục. Tuy nhiên, cần phân biệt rõ bản thang chịu lực với phần tạo bậc và các lớp hoàn thiện theo cấu tạo thiết kế.

Bản thang là bộ phận kết cấu tham gia chịu lực, trong khi phần tạo bậc hình thành bề mặt đi lại. Tùy phương án thiết kế và thi công, các phần này có thể được cấu tạo khác nhau.

Nếu chỉ quan sát đường gấp khúc của từng bậc mà không xác định đúng vị trí bản chịu lực, kỹ sư có thể hiểu sai chiều dày kết cấu hoặc vị trí bố trí cốt thép.

Cách hạn chế sai sót:

Trước khi triển khai, cần tìm đúng ký hiệu chiều dày bản thang trên mặt cắt, phân biệt các lớp cấu tạo và kiểm tra vị trí cốt thép so với mặt kết cấu.

Đặc biệt, không nên sử dụng kích thước bậc thang để suy ra chiều dày bản chịu lực khi chưa đối chiếu với hồ sơ thiết kế.

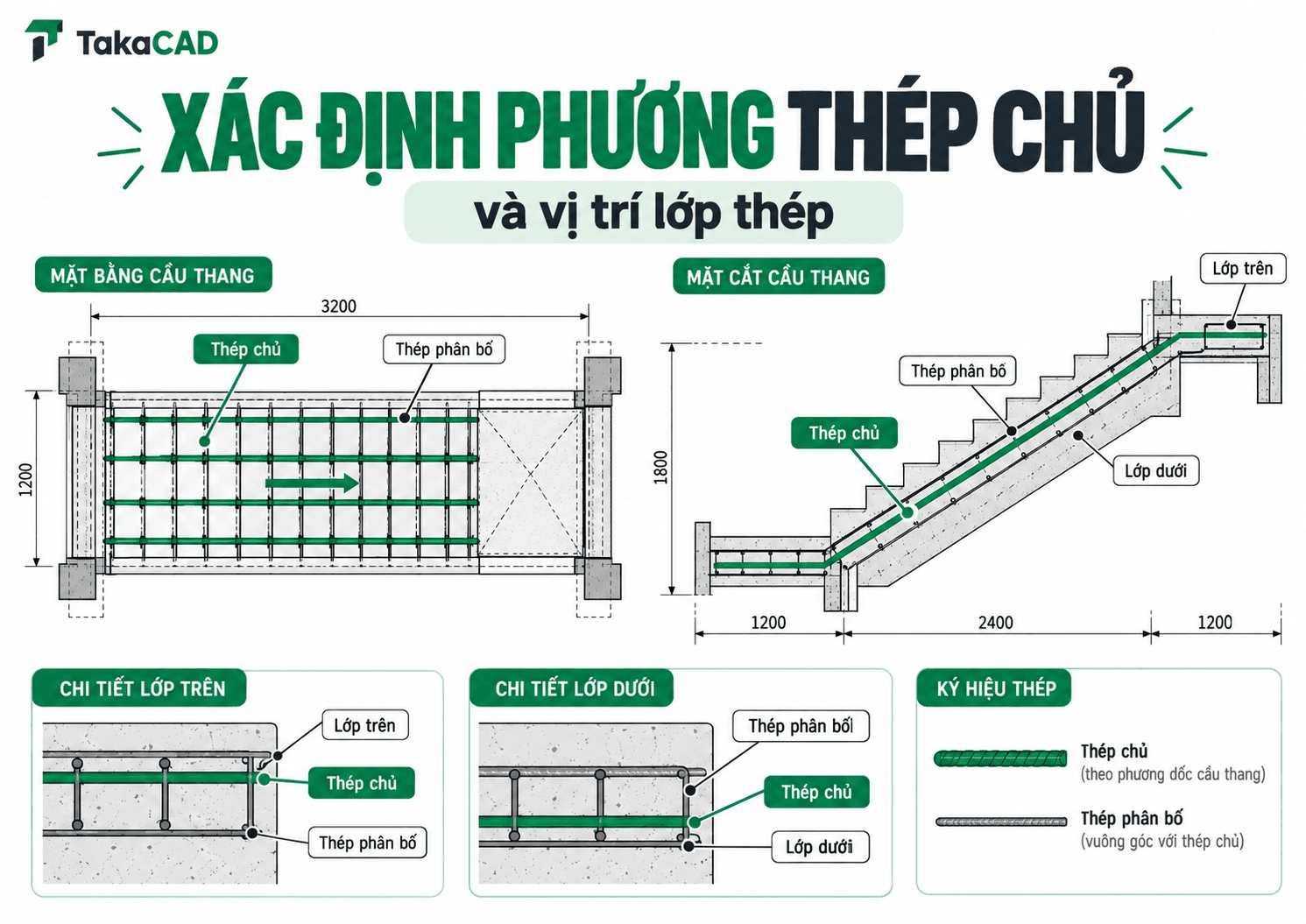

3. Đọc sai phương thép chủ và vị trí lớp thép

Khi đọc bản vẽ cốt thép cầu thang, một câu hỏi thường gặp là: Thép chủ phải bố trí theo phương nào?

Câu trả lời phụ thuộc vào sơ đồ chịu lực và phương án liên kết của cầu thang.

Với dạng bản thang chịu lực theo phương dọc, thép chịu lực chính thường được bố trí theo phương nhịp bản thang. Trong khi đó, những dạng cầu thang được đỡ theo cạnh bên hoặc có sơ đồ chịu lực khác có thể yêu cầu cách bố trí cốt thép khác nhau.

Vì vậy, không thể mặc định tất cả cầu thang đều có phương thép chủ giống nhau.

Bên cạnh phương thép, kỹ sư còn phải chú ý đến vị trí lớp trên và lớp dưới.

Ở một số sơ đồ chịu lực, vùng giữa nhịp và vùng gần gối có yêu cầu cốt thép khác nhau. Nếu chỉ quan sát mặt bằng mà bỏ qua chi tiết mặt cắt, việc xác định vị trí đặt thép có thể không chính xác.

Ví dụ, ký hiệu Ø12a150 cho biết thanh thép có đường kính 12 mm, được bố trí với khoảng cách 150 mm theo chỉ dẫn của bản vẽ.

Tuy nhiên, chỉ đọc được ký hiệu này vẫn chưa đủ. Kỹ sư cần xác định thanh thép thuộc phương nào, lớp nào và phạm vi bố trí đến đâu.

Lưu ý: Phương chịu lực, lớp thép, đường kính và khoảng cách phải được xác định từ hồ sơ thiết kế. Không tự thay đổi phương án bố trí dựa trên kinh nghiệm từ một công trình khác.

4. Bỏ qua chi tiết liên kết giữa bản thang và chiếu nghỉ

Nếu bản thang là phần dễ nhận biết thì vị trí tiếp giáp giữa bản thang và chiếu nghỉ lại là khu vực cần quan sát kỹ hơn.

Tại đây, hình dạng kết cấu chuyển từ bản nghiêng sang bản nằm ngang. Đồng thời, tùy sơ đồ thiết kế, khu vực này có thể liên quan đến sự truyền lực giữa bản thang, chiếu nghỉ và dầm đỡ.

Những thông tin cần đặc biệt chú ý là vị trí gối tựa, cách bố trí thép tại vùng tiếp giáp, hình dạng uốn và chiều dài neo của các thanh thép.

Một sai sót có thể xảy ra là kỹ sư triển khai thép bản thang và thép chiếu nghỉ như hai nhóm hoàn toàn độc lập mà chưa kiểm tra yêu cầu liên kết giữa chúng.

Ngược lại, việc tự ý kéo dài hoặc nối các thanh thép qua vị trí tiếp giáp khi bản vẽ không chỉ dẫn cũng có thể dẫn đến sai khác so với thiết kế.

Cách kiểm tra hiệu quả:

Hãy đối chiếu mặt cắt đi qua khu vực chiếu nghỉ với các chi tiết thép tương ứng. Quan sát vị trí thanh thép bắt đầu, kết thúc, uốn hoặc neo vào cấu kiện khác.

Nếu bản vẽ thiếu thông tin về neo nối hay thể hiện không thống nhất, kỹ sư cần làm rõ với bộ phận thiết kế trước khi hoàn thiện Shop Drawing.

Đây là bước quan trọng để tránh phải điều chỉnh nhiều lần khi bản vẽ được kiểm tra hoặc triển khai ngoài công trường.

5. Nhầm kích thước và cao độ khi triển khai bản vẽ thép cầu thang

Cầu thang là cấu kiện có độ dốc, vì vậy việc phân biệt kích thước chiếu bằng và kích thước theo phương nghiêng rất quan trọng.

Trên mặt bằng, kỹ sư thường quan sát được chiều dài hình chiếu của vế thang. Nhưng khi triển khai một thanh thép chạy theo bản nghiêng, kích thước thực tế của phần thanh này không thể đơn giản lấy bằng chiều dài chiếu bằng.

Nếu sử dụng sai kích thước làm cơ sở xác định hình dạng thanh thép, chiều dài gia công có thể bị ảnh hưởng.

Tương tự, việc không kiểm tra cao độ đầu thang, chiếu nghỉ và điểm kết thúc vế thang có thể dẫn đến sai lệch hình học khi triển khai.

Để hạn chế tình trạng này, kỹ sư cần phân biệt rõ kích thước nằm ngang, kích thước theo độ dốc và chiều dài triển khai thực tế của thanh thép.

Chiều dài gia công cuối cùng còn phải xét đến hình dạng uốn, vị trí neo nối, lớp bê tông bảo vệ và những yêu cầu khác của thiết kế.

Đặc biệt, với cầu thang có nhiều vế hoặc thay đổi cao độ phức tạp, việc đối chiếu hình học giữa các mặt cắt là bước không nên bỏ qua.

6. Bỏ sót chi tiết thép khi thống kê và xuất bản vẽ

Sau khi hoàn thành bố trí cốt thép, nhiều kỹ sư có xu hướng chuyển ngay sang thống kê khối lượng.

Tuy nhiên, bản vẽ thể hiện đúng hình dạng tổng thể chưa đồng nghĩa với việc toàn bộ thông tin thanh thép đã được kiểm tra đầy đủ.

Một số tình huống dễ xảy ra là thiếu thép bổ sung tại vị trí liên kết, nhầm mã thanh giữa các vế thang hoặc thống kê chưa đúng số lượng do phạm vi bố trí bị xác định sai.

Chẳng hạn, hai thanh thép có cùng đường kính nhưng khác hình dạng uốn hoặc chiều dài chưa chắc đã có thể sử dụng chung một mã thống kê.

Vì vậy, trước khi xuất bảng thống kê, cần kiểm tra sự nhất quán giữa ký hiệu trên bản vẽ, hình dạng thanh thép, số lượng và chiều dài gia công.

Đặc biệt đối với những cấu kiện có nhiều thanh uốn, việc kiểm tra hình dạng thực tế sẽ giúp kỹ sư nhận ra những điểm bất hợp lý mà chỉ nhìn vào bảng khối lượng khó phát hiện.

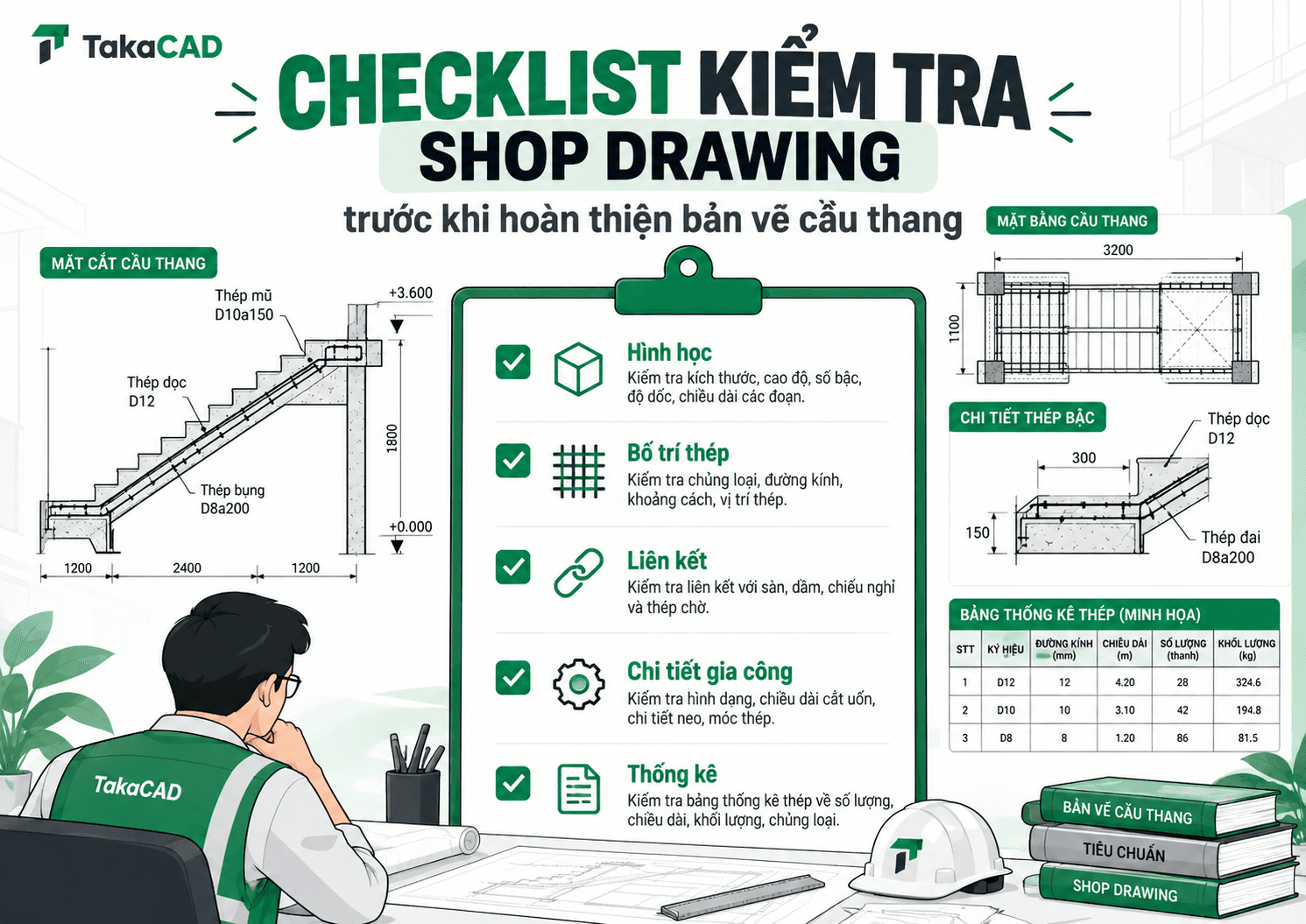

7. Quy trình kiểm tra bản vẽ Shop Drawing cầu thang trước khi hoàn thiện

Để hạn chế các lỗi thường gặp, kỹ sư có thể áp dụng một checklist ngắn trước khi xuất bản vẽ:

Kiểm tra hình học: Đối chiếu kích thước bản thang, bậc thang, chiếu nghỉ và cao độ giữa mặt bằng với mặt cắt.

Kiểm tra bố trí thép: Xác nhận phương thép chủ, lớp thép, đường kính, khoảng cách và phạm vi bố trí.

Kiểm tra liên kết: Rà soát thép tại vùng gối, vị trí tiếp giáp bản thang – chiếu nghỉ và các yêu cầu neo nối.

Kiểm tra chi tiết gia công: Đối chiếu hình dạng uốn, chiều dài và mã hiệu thanh thép với thiết kế.

Kiểm tra thống kê: Đảm bảo số lượng, ký hiệu và khối lượng cốt thép nhất quán với bản vẽ Shop Drawing.

Một quy trình kiểm tra rõ ràng không chỉ giúp giảm nguy cơ bỏ sót chi tiết mà còn tạo thuận lợi khi bản vẽ cần được cập nhật theo những thay đổi của hồ sơ thiết kế.

8. Triển khai Shop Drawing cầu thang thuận tiện hơn với TakaCAD

Trong quá trình triển khai Shop Drawing, kỹ sư thường phải thực hiện nhiều công đoạn như đọc dữ liệu kết cấu, bố trí cốt thép, thể hiện chi tiết và thống kê khối lượng.

Khi các công việc này được thực hiện hoàn toàn thủ công, việc điều chỉnh hoặc cập nhật dữ liệu có thể khiến kỹ sư mất thêm thời gian thao tác.

TakaCAD là phần mềm hỗ trợ triển khai Shop Drawing cốt thép, trong đó có cấu kiện cầu thang và chiếu nghỉ.

Với các công cụ hỗ trợ triển khai bản vẽ và thống kê cốt thép, TakaCAD giúp kỹ sư giảm bớt những thao tác lặp lại trong quá trình làm việc trên môi trường CAD.

Thay vì dành quá nhiều thời gian cho những bước dựng và trình bày bản vẽ, kỹ sư có thể tập trung hơn vào việc kiểm tra thông số, đối chiếu chi tiết cốt thép và hoàn thiện hồ sơ.

Tuy nhiên, dù sử dụng phần mềm hỗ trợ, việc kiểm tra tính phù hợp với hồ sơ thiết kế được phê duyệt vẫn là bước cần thiết trước khi phát hành bản vẽ.

Muốn trải nghiệm quy trình triển khai Shop Drawing với TakaCAD?

Khám phá các công cụ triển khai cốt thép cho Dầm – Sàn – Cột/Vách – Móng – Cầu thang và trải nghiệm phần mềm trực tiếp trên bản vẽ thực tế.

👉 Dùng thử TakaCAD miễn phí 30 ngày

💬 Hỗ trợ tư vấn: 0356 719 001

9. Câu hỏi thường gặp khi đọc bản vẽ thép cầu thang

Thép chủ cầu thang luôn chạy theo chiều dọc bản thang phải không?

Không hoàn toàn. Phương bố trí thép chủ phụ thuộc vào sơ đồ chịu lực, vị trí gối đỡ và phương án thiết kế. Với một số dạng cầu thang, thép chủ có thể được bố trí theo phương khác.

Có thể xác định chiều dài thép cầu thang chỉ từ mặt bằng không?

Không nên. Cần đối chiếu mặt cắt và chi tiết thép để xác định hình học thực tế, đặc biệt đối với các thanh chạy theo bản nghiêng hoặc có đoạn uốn và neo vào cấu kiện khác.

Khi bản vẽ mặt bằng và mặt cắt cầu thang không thống nhất thì xử lý thế nào?

Kỹ sư cần kiểm tra phiên bản hồ sơ, ghi chú thiết kế và các chi tiết liên quan. Nếu vẫn có mâu thuẫn, cần yêu cầu làm rõ thông tin thiết kế thay vì tự lựa chọn kích thước hoặc phương án bố trí thép.

Kết luận

Đọc đúng bản vẽ thép cầu thang là bước quan trọng để triển khai Shop Drawing chính xác và hạn chế chỉnh sửa về sau.

Từ việc phân biệt bản thang chịu lực, xác định phương thép chủ cho đến kiểm tra vị trí liên kết và chiều dài gia công, mỗi chi tiết đều có vai trò trong việc hoàn thiện bản vẽ phục vụ thi công.

Điều quan trọng không phải chỉ là triển khai bản vẽ nhanh, mà còn là hiểu rõ cấu tạo, kiểm tra đúng thông tin thiết kế và xây dựng quy trình làm việc nhất quán.

Kết hợp kiến thức chuyên môn với các công cụ hỗ trợ như TakaCAD sẽ giúp kỹ sư tối ưu hơn quá trình triển khai Shop Drawing cốt thép trong thực tế.
