Bảng thống kê cốt thép là gì? Cách đọc, kiểm tra và 7 lỗi thường gặp khi làm Shop Drawing

Một bản vẽ Shop Drawing có thể được thể hiện đầy đủ và rõ ràng, nhưng chỉ cần số lượng hoặc chiều dài thép trong bảng thống kê bị sai lệch, quá trình gia công và chuẩn bị vật tư cũng có thể gặp vấn đề.

Chẳng hạn, bản vẽ thể hiện đúng vị trí, đường kính và số lượng thép của một dầm. Tuy nhiên, khi tổng hợp khối lượng, kỹ sư lại bỏ sót số lượng dầm tương tự ở các vị trí khác. Kết quả là bảng thống kê có thể thiếu hàng chục thanh thép dù chi tiết trên bản vẽ không có gì bất thường.

Đây là lý do bảng thống kê cốt thép không đơn thuần là bảng tổng hợp số lượng, mà còn đóng vai trò quan trọng trong việc kiểm soát dữ liệu, hỗ trợ gia công và lập kế hoạch vật tư.

Vậy bảng thống kê cốt thép gồm những thông tin gì? Cách kiểm tra ra sao để hạn chế sai sót khi triển khai Shop Drawing?

1. Bảng thống kê cốt thép là gì?

Bảng thống kê cốt thép là bảng tổng hợp các thông tin về cốt thép được sử dụng trong một cấu kiện, nhóm cấu kiện hoặc phạm vi công trình nhất định.

Tùy theo quy định của từng dự án, bảng có thể thể hiện mã hiệu thanh thép, đường kính, mác thép, hình dạng gia công, chiều dài, số lượng và khối lượng tương ứng.

Trong lĩnh vực xây dựng, bảng thống kê phục vụ gia công cốt thép còn có thể được gọi là Bar Bending Schedule (BBS).

Đối với công việc Shop Drawing bê tông cốt thép, bảng thống kê thường được sử dụng để:

Hỗ trợ gia công: Xác định số lượng, chiều dài cắt và hình dạng uốn của các nhóm thanh thép.

Kiểm soát khối lượng: Tổng hợp khối lượng cốt thép theo đường kính, cấu kiện hoặc phạm vi thi công.

Đối chiếu bản vẽ: Kiểm tra sự thống nhất giữa chi tiết triển khai và dữ liệu thống kê.

Lập kế hoạch vật tư: Cung cấp dữ liệu đầu vào cho việc chuẩn bị, cấp phát và quản lý thép tại công trường.

Một bảng thống kê được lập đúng và đầy đủ sẽ giúp các bộ phận kỹ thuật, gia công và quản lý vật tư sử dụng cùng một nguồn dữ liệu rõ ràng hơn.

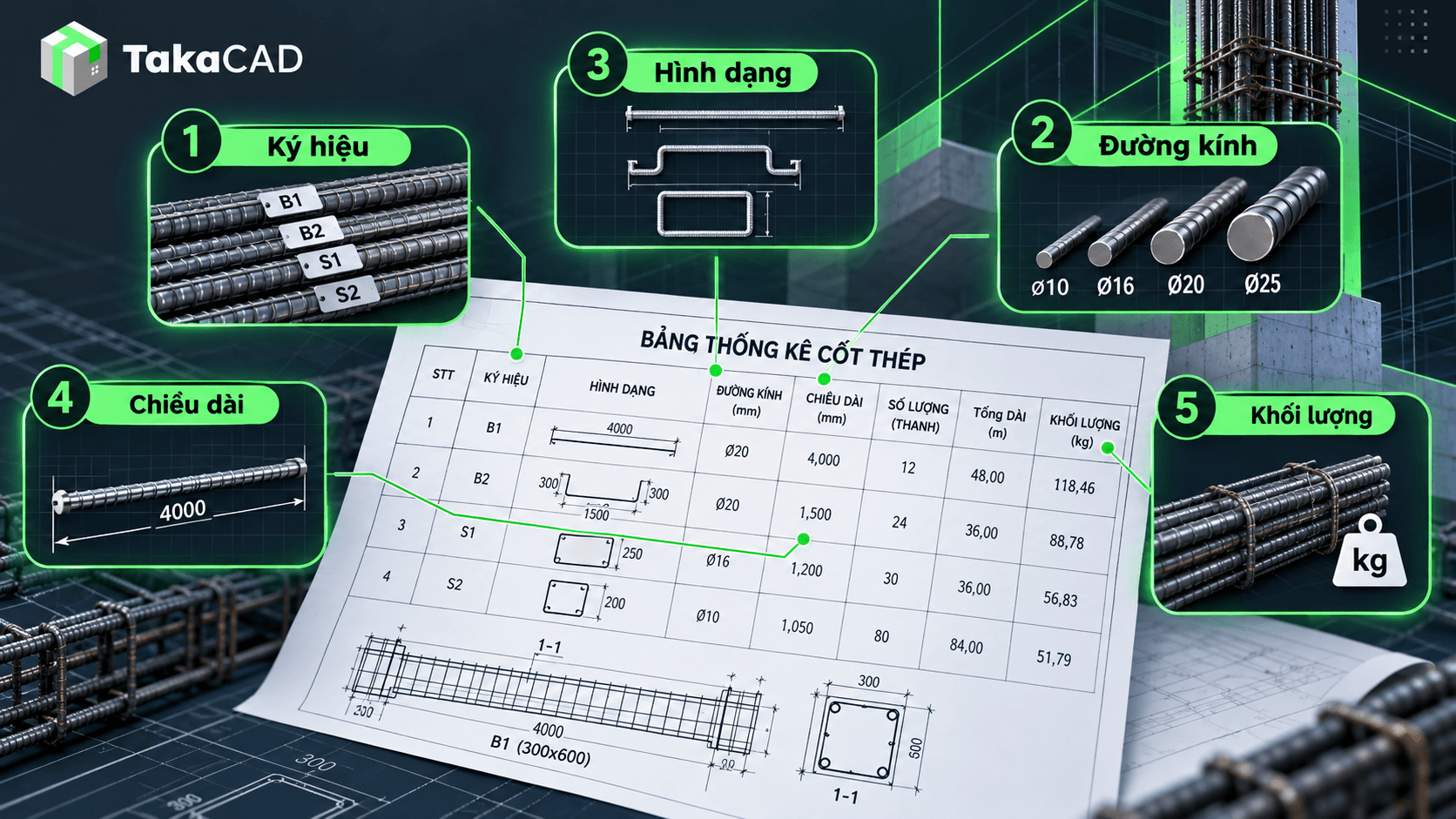

2. Một bảng thống kê cốt thép gồm những thông tin gì?

Không phải dự án nào cũng sử dụng cùng một mẫu bảng thống kê. Tuy nhiên, những thông tin dưới đây thường xuất hiện trong hồ sơ triển khai cốt thép.

Trong đó, ba thông tin đặc biệt quan trọng cần đối chiếu là chiều dài gia công, số lượng thanh và khối lượng thép.

Ví dụ, hai nhóm thanh có cùng đường kính Ø16 nhưng khác chiều dài hoặc hình dạng uốn không thể mặc nhiên xem là cùng một loại thanh để phục vụ gia công.

Tương tự, khi một mã hiệu thép được sử dụng ở nhiều cấu kiện, số lượng tổng hợp phải phản ánh đúng số thanh của toàn bộ các cấu kiện thuộc phạm vi thống kê.

Vì vậy, khi kiểm tra bảng thống kê, kỹ sư không nên chỉ nhìn vào tổng khối lượng cuối bảng mà cần đối chiếu các thông tin thành phần.

3. Cách đọc và kiểm tra bảng thống kê cốt thép

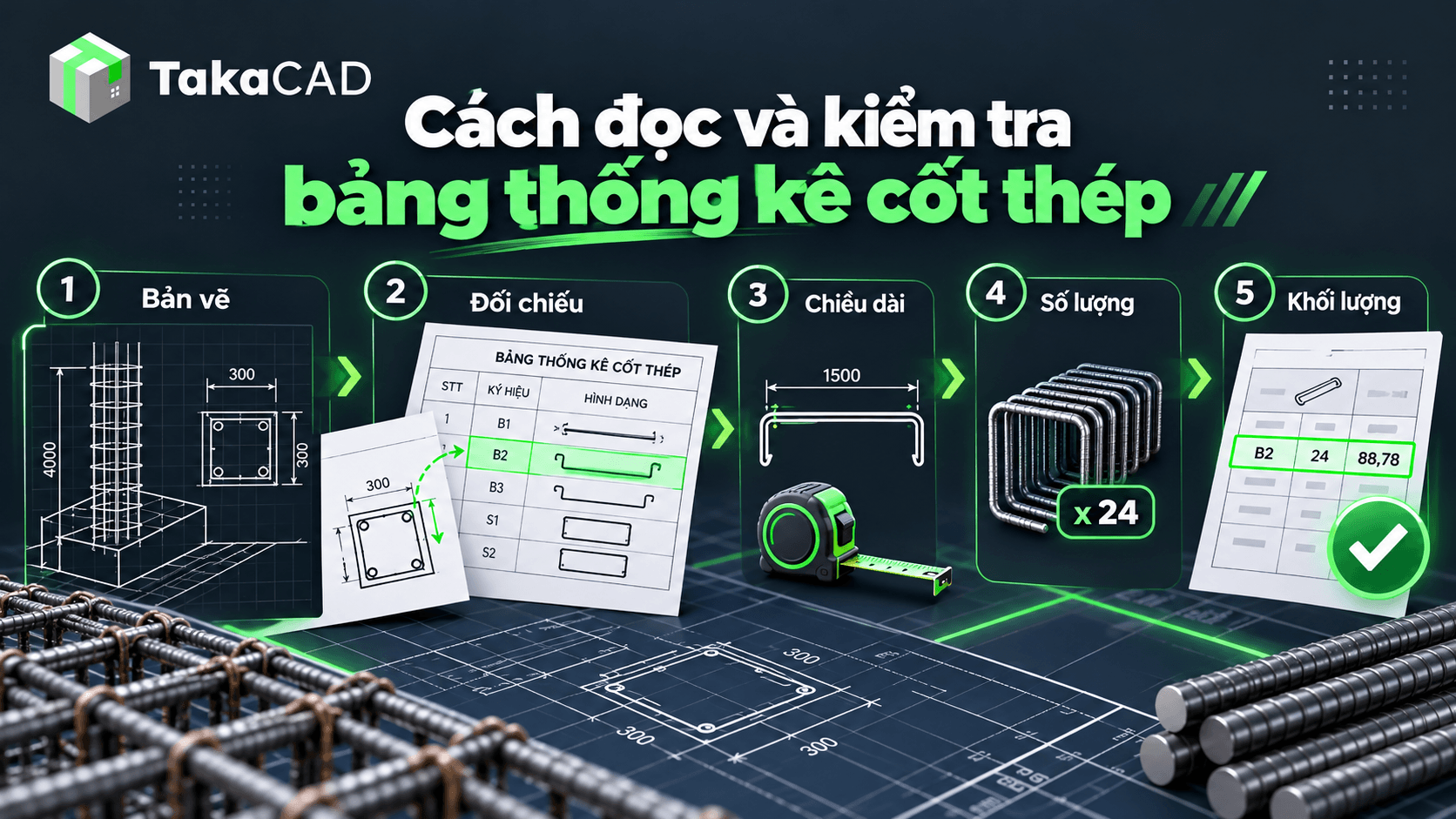

Để đọc bảng thống kê hiệu quả, kỹ sư nên bắt đầu từ bản vẽ liên quan, sau đó kiểm tra lần lượt các thông tin từ cấu kiện đến từng nhóm thanh thép.

Bước 1: Xác định cấu kiện và phạm vi thống kê

Trước tiên, cần xác định bảng thống kê đang áp dụng cho cấu kiện nào, thuộc tầng, khu vực hoặc giai đoạn thi công nào.

Ví dụ, một bảng thống kê dầm tầng 3 không nhất thiết đã bao gồm toàn bộ số lượng dầm có cùng mã hiệu ở những tầng khác.

Việc xác định rõ phạm vi giúp tránh tình trạng thống kê thiếu hoặc cộng trùng khối lượng.

Đồng thời, kỹ sư cần kiểm tra phiên bản bản vẽ đang được sử dụng có phù hợp với hồ sơ được chấp thuận hay không.

Bước 2: Đối chiếu mã hiệu và đường kính thép

Mỗi nhóm thanh trong bảng cần được kiểm tra với ký hiệu tương ứng trên bản vẽ.

Những thông tin nên đối chiếu gồm:

Mã hiệu hoặc vị trí thanh thép.

Đường kính và mác thép.

Số lượng thanh trong từng cấu kiện.

Hình dạng và kích thước gia công.

Đặc biệt, không nên chỉ dựa vào đường kính để gộp các nhóm thanh. Những thanh có hình dạng hoặc chiều dài khác nhau vẫn cần được phân biệt theo quy ước thống kê của dự án.

Bước 3: Kiểm tra chiều dài gia công

Chiều dài thanh thép là yếu tố ảnh hưởng trực tiếp đến khối lượng thống kê và công việc gia công.

Đối với thanh thẳng đơn giản, chiều dài cắt có thể được xác định tương đối trực tiếp từ chi tiết triển khai.

Tuy nhiên, với các thanh có uốn, móc, neo hoặc nối, việc xác định chiều dài phải xét đến cấu tạo và quy ước gia công tương ứng.

Không nên mặc nhiên lấy tổng kích thước bao ngoài của một thanh uốn làm chiều dài cắt thực tế.

Các yêu cầu liên quan đến cấu tạo neo, nối cốt thép cần được kiểm tra theo hồ sơ thiết kế và tiêu chuẩn áp dụng của dự án, chẳng hạn TCVN 5574:2018 – Thiết kế kết cấu bê tông và bê tông cốt thép.

Bước 4: Kiểm tra số lượng thanh thép

Sau khi xác định đúng kích thước, kỹ sư cần kiểm tra số lượng thanh theo từng cấu kiện và toàn bộ phạm vi thống kê.

Ví dụ, một loại dầm có bốn thanh thép giống nhau và xuất hiện tại năm vị trí khác nhau thì số lượng tổng hợp của nhóm thanh đó là:

4 × 5 = 20 thanh.

Một lỗi thường gặp là chỉ ghi nhận số lượng của một cấu kiện nhưng quên nhân với số cấu kiện tương tự.

Với thép đai, công việc kiểm tra có thể phức tạp hơn vì khoảng cách rải đai tại các vùng trên cùng một cấu kiện có thể khác nhau. Khi đó, số lượng cần được đối chiếu theo từng vùng bố trí và quy ước thể hiện trên bản vẽ.

Bước 5: Kiểm tra khối lượng cốt thép

Khối lượng cốt thép được xác định từ tổng chiều dài thép và khối lượng trên một mét dài tương ứng với đường kính thép.

Công thức tổng quát:

Khối lượng thép (kg) = Tổng chiều dài thép (m) × Khối lượng đơn vị (kg/m)

Đối với thép thanh vằn, các giá trị khối lượng danh nghĩa theo đường kính có thể tham khảo tại TCVN 1651-2:2018 – Thép cốt bê tông, Phần 2: Thép thanh vằn.

Khi tính toán, cần thống nhất đơn vị đo. Chẳng hạn, nếu chiều dài trên bản vẽ được thể hiện bằng milimét thì phải đổi sang mét trước khi nhân với khối lượng đơn vị kg/m.

4. Ví dụ tính khối lượng cốt thép từ bảng thống kê

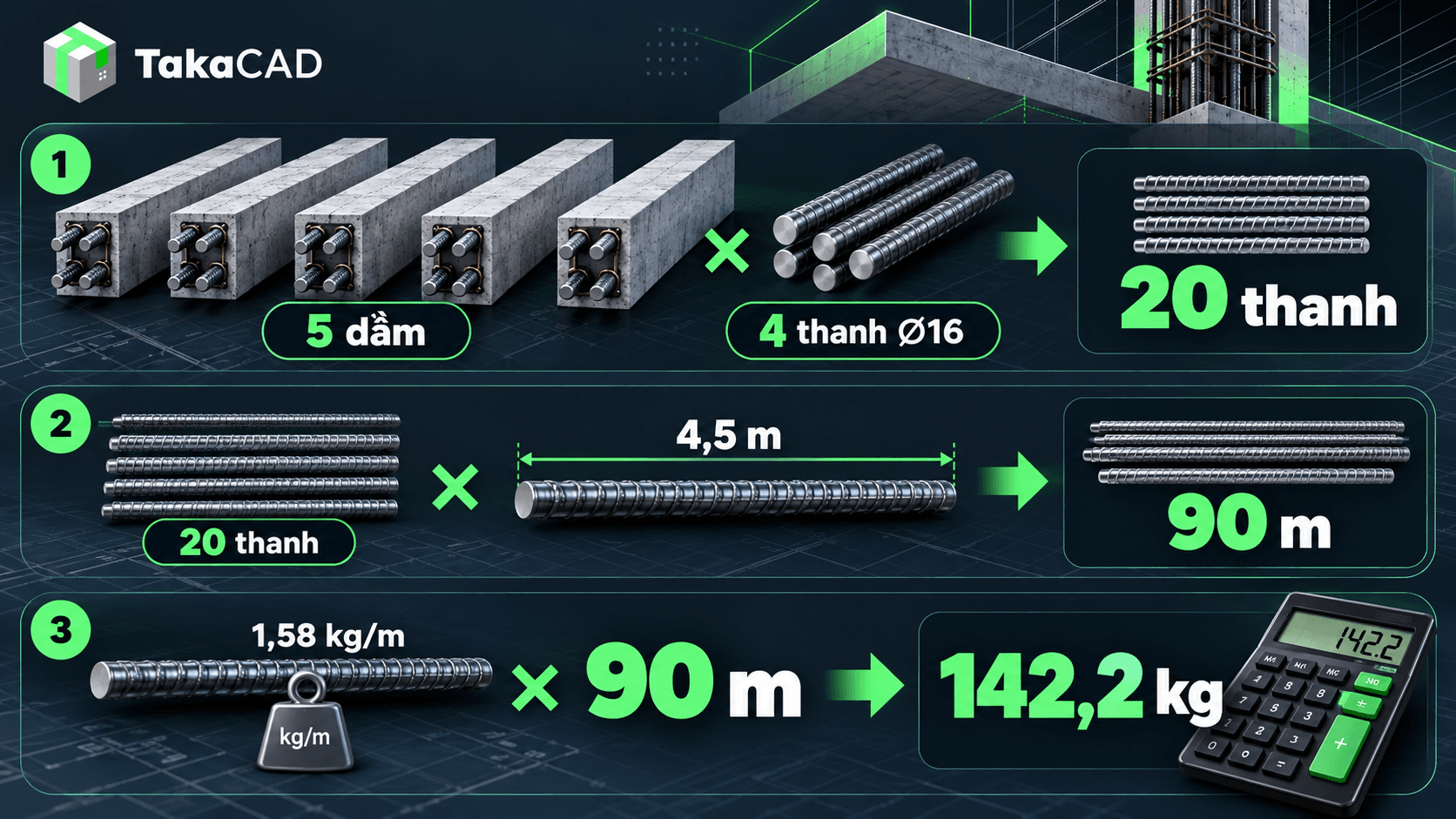

Giả sử một khu vực công trình có 5 dầm D1 giống nhau. Mỗi dầm sử dụng 4 thanh thép thẳng Ø16, chiều dài cắt mỗi thanh là 4.500 mm.

Thông tin minh họa:

Bước 1 – Tính tổng số thanh

5 dầm × 4 thanh/dầm = 20 thanh

Bước 2 – Tính tổng chiều dài

20 thanh × 4,5 m = 90 m

Bước 3 – Tính tổng khối lượng

90 m × 1,58 kg/m = 142,2 kg

Như vậy, tổng khối lượng danh nghĩa của nhóm thanh thép Ø16 trong ví dụ là khoảng 142,2 kg.

Lưu ý: Đây là ví dụ minh họa cho các thanh thẳng có chiều dài cắt đã xác định, chưa tính hao hụt trong quá trình cắt, gia công hoặc các nhu cầu dự phòng vật tư.

Điểm đáng chú ý là kết quả thống kê không chỉ phụ thuộc vào công thức tính khối lượng. Nếu chiều dài hoặc số lượng thanh ban đầu bị nhập sai, kết quả vẫn có thể sai dù phép nhân hoàn toàn chính xác.

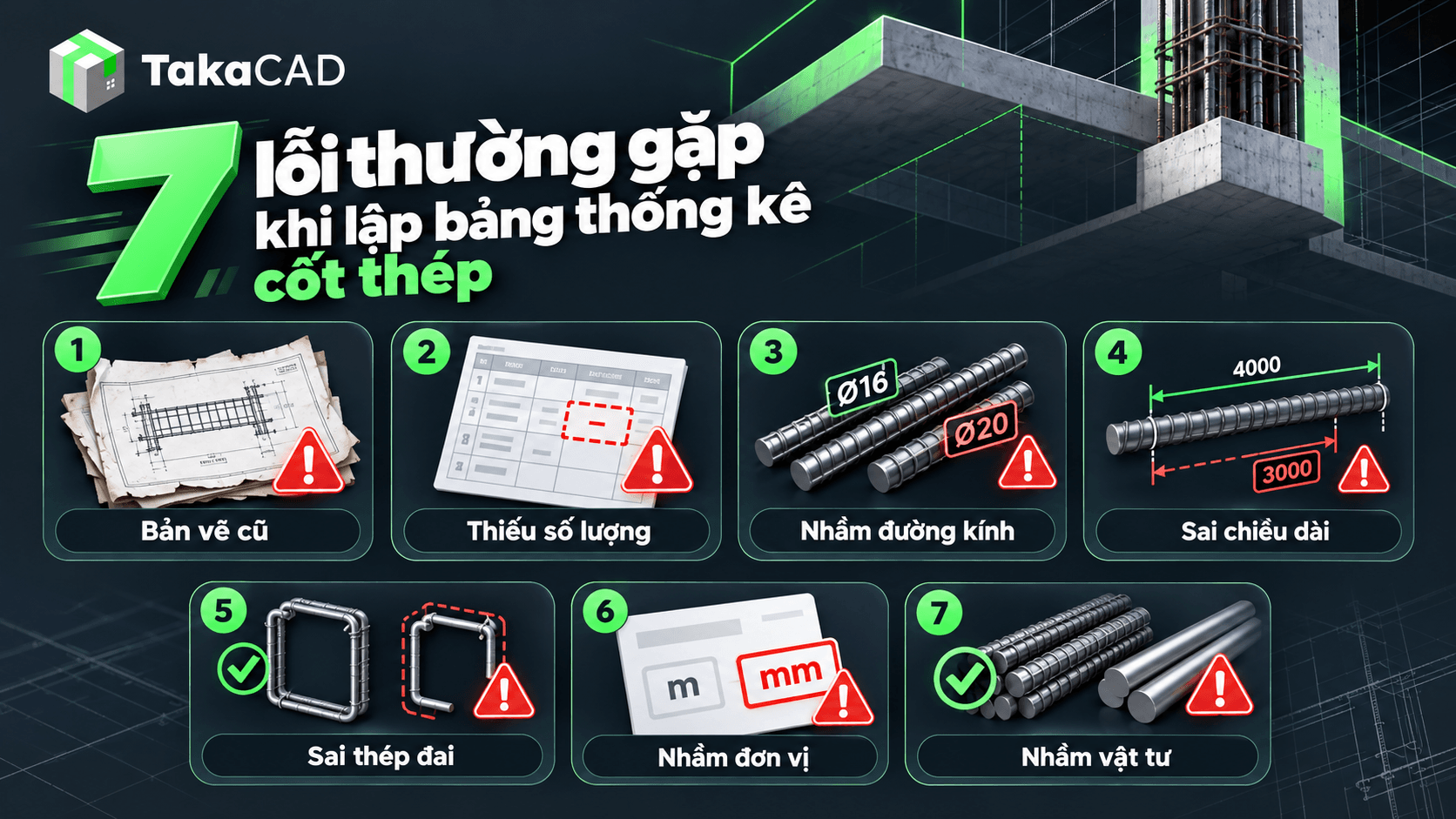

5. 7 lỗi thường gặp khi lập bảng thống kê cốt thép

Trong quá trình triển khai Shop Drawing, sai sót thường xuất phát từ việc dữ liệu bản vẽ, dữ liệu cấu kiện và bảng thống kê chưa được kiểm tra đồng bộ.

Dưới đây là bảy vấn đề cần đặc biệt lưu ý.

5.1. Sử dụng bảng thống kê từ phiên bản bản vẽ cũ

Bản vẽ kết cấu được điều chỉnh nhưng bảng thống kê vẫn giữ nguyên dữ liệu trước đó.

Ví dụ, đường kính hoặc chiều dài thép trong một nhóm dầm đã thay đổi nhưng bảng tổng hợp chưa được cập nhật.

Cách hạn chế: Kiểm tra mã phiên bản bản vẽ và rà soát lại các nhóm thép chịu ảnh hưởng sau mỗi lần điều chỉnh hồ sơ.

5.2. Thống kê thiếu hoặc trùng số lượng cấu kiện

Một cấu kiện có thể xuất hiện nhiều lần trong cùng tầng hoặc tại các khu vực khác nhau.

Nếu chỉ thống kê theo một vị trí mà bỏ sót những vị trí còn lại, tổng khối lượng sẽ bị thiếu. Ngược lại, cộng trùng cùng một nhóm cấu kiện sẽ làm tăng khối lượng không đúng thực tế.

Cách hạn chế: Thiết lập danh sách cấu kiện và đối chiếu số lượng theo từng tầng, khu vực trước khi tổng hợp.

5.3. Nhầm đường kính hoặc mác thép

Các nhóm thép có cùng chiều dài nhưng khác đường kính hoặc mác thép phải được phân biệt rõ ràng.

Sai lệch đường kính có thể ảnh hưởng đến cả dữ liệu gia công, khối lượng tính toán và yêu cầu vật liệu.

Cách hạn chế: Kiểm tra đồng thời ký hiệu trên bản vẽ, thông số trong bảng thống kê và yêu cầu vật liệu của dự án.

5.4. Xác định sai chiều dài thanh thép

Sai sót có thể xuất hiện khi xác định chiều dài các thanh có móc, uốn hoặc cấu tạo neo, nối.

Nếu chỉ lấy kích thước hình học một cách đơn giản mà không xét đến chi tiết gia công, chiều dài thống kê có thể không phù hợp.

Cách hạn chế: Kiểm tra hình dạng thanh, kích thước gia công và các yêu cầu cấu tạo trước khi chốt chiều dài cắt.

5.5. Tính sai số lượng thép đai

Trong thực tế, một dầm hoặc cột có thể được bố trí thép đai với các khoảng cách khác nhau theo từng vùng.

Nếu áp dụng cùng một bước đai cho toàn bộ cấu kiện, số lượng thanh thống kê có thể sai lệch.

Cách hạn chế: Phân biệt rõ các vùng rải đai, kiểm tra điểm đầu, điểm cuối và cách xử lý tại ranh giới giữa các vùng.

5.6. Nhầm đơn vị hoặc khối lượng đơn vị

Một bảng sử dụng milimét cho chiều dài, trong khi công thức tính khối lượng sử dụng mét, có thể dẫn đến sai lệch lớn nếu thiếu bước chuyển đổi.

Ngoài ra, việc lựa chọn nhầm khối lượng đơn vị của đường kính thép cũng làm kết quả tổng hợp không chính xác.

Cách hạn chế: Chuẩn hóa đơn vị đo và kiểm tra bảng khối lượng danh nghĩa đang được sử dụng.

5.7. Nhầm khối lượng thống kê với lượng thép cần mua

Khối lượng thống kê từ bản vẽ chưa chắc đã bằng lượng vật tư thực tế cần đặt mua.

Khi lập kế hoạch vật tư, còn phải xem xét phương án cắt thép, chiều dài thép thương phẩm, hao hụt gia công, lượng thép tồn kho và các điều kiện cung ứng.

Cách hạn chế: Phân biệt rõ khối lượng theo hồ sơ Shop Drawing với khối lượng phục vụ kế hoạch mua sắm và cấp phát vật tư.

6. Checklist kiểm tra bảng thống kê cốt thép trước khi phát hành hồ sơ

Để hạn chế sai sót, kỹ sư có thể sử dụng checklist sau trước khi hoàn thiện bảng thống kê:

□ Kiểm tra đúng phiên bản bản vẽ và phạm vi thống kê.

□ Đối chiếu đủ số lượng cấu kiện theo tầng và khu vực.

□ Kiểm tra mã hiệu, hình dạng và vị trí các nhóm thép.

□ Đối chiếu đường kính và mác thép với hồ sơ thiết kế.

□ Kiểm tra chiều dài cắt, chi tiết uốn, móc và neo, nối.

□ Rà soát số lượng thanh, đặc biệt tại các vùng rải thép đai.

□ Kiểm tra đơn vị đo, khối lượng đơn vị và phép tổng hợp.

□ Xác nhận bảng thống kê đã phản ánh các thay đổi mới nhất của bản vẽ.

Checklist này có thể được sử dụng khi kiểm tra thủ công hoặc khi đối chiếu kết quả từ phần mềm hỗ trợ thống kê.

Điều quan trọng không phải chỉ là hoàn thành đủ các mục, mà còn đảm bảo dữ liệu trong bảng thực sự thống nhất với bản vẽ và yêu cầu kỹ thuật của dự án.

7. Làm thế nào để hạn chế sai sót khi thống kê cốt thép?

Với một vài cấu kiện đơn giản, việc thống kê thủ công hoặc sử dụng Excel có thể đáp ứng được nhu cầu công việc.

Tuy nhiên, khi số lượng cấu kiện tăng lên, đặc biệt ở những công trình có nhiều tầng và nhiều nhóm thép khác nhau, công việc tổng hợp có thể trở nên phức tạp hơn.

Một bảng thống kê có hàng trăm mã hiệu thanh thép không chỉ đòi hỏi phép tính đúng mà còn cần kiểm soát tốt nguồn dữ liệu.

Để nâng cao hiệu quả, kỹ sư có thể áp dụng một số nguyên tắc:

Thứ nhất, chuẩn hóa dữ liệu ngay từ đầu. Thống nhất cách đặt mã hiệu thanh, tên cấu kiện, đơn vị đo và biểu mẫu thống kê để thuận tiện cho việc đối chiếu.

Thứ hai, quản lý sự thay đổi của bản vẽ. Khi thông số cấu kiện thay đổi, cần xác định những nhóm thép bị ảnh hưởng và cập nhật dữ liệu tương ứng.

Thứ ba, hạn chế nhập liệu lặp lại. Có thể sử dụng các công cụ hỗ trợ lấy dữ liệu, bóc tách và tổng hợp trực tiếp từ bản vẽ để giảm thao tác sao chép thủ công.

Thứ tư, duy trì bước kiểm tra độc lập. Dù bảng thống kê được lập bằng phương pháp thủ công hay phần mềm, kết quả vẫn cần được kỹ sư kiểm tra trước khi sử dụng cho gia công hoặc quản lý vật tư.

Một quy trình thống kê tốt không chỉ giúp lập bảng nhanh hơn mà còn giúp kỹ sư dễ dàng truy xuất, kiểm tra và điều chỉnh dữ liệu khi cần thiết.

8. Câu hỏi thường gặp về bảng thống kê cốt thép

Bảng thống kê cốt thép và bảng bóc tách khối lượng có giống nhau không?

Hai loại bảng có liên quan nhưng không nhất thiết giống nhau về mục đích và mức độ chi tiết.

Bảng thống kê phục vụ gia công thường thể hiện thông tin theo từng mã hiệu, hình dạng, chiều dài và số lượng thanh. Trong khi đó, bảng bóc tách khối lượng có thể tổng hợp vật liệu theo công tác, cấu kiện hoặc hạng mục để phục vụ dự toán và quản lý khối lượng.

Có thể tính khối lượng thép bằng công thức d²/162 không?

Có. Đây là công thức gần đúng thường được sử dụng để tính khối lượng trên một mét dài của thanh thép có đường kính danh nghĩa d (mm):

Khối lượng đơn vị (kg/m) ≈ d²/162

Tuy nhiên, khi lập bảng thống kê chính thức, nên sử dụng giá trị khối lượng danh nghĩa phù hợp với tiêu chuẩn vật liệu áp dụng cho dự án và thống nhất quy tắc làm tròn.

Có cần cập nhật bảng thống kê khi bản vẽ Shop Drawing thay đổi không?

Có. Khi bản vẽ thay đổi, kỹ sư cần rà soát các nhóm thép liên quan và cập nhật lại những dữ liệu bị ảnh hưởng.

Ngay cả khi chỉ thay đổi một số cấu kiện, việc kiểm tra vẫn cần thiết để đảm bảo bảng thống kê phù hợp với phiên bản bản vẽ hiện hành.

9. Kết luận

Bảng thống kê cốt thép là một phần quan trọng trong hồ sơ Shop Drawing, kết nối dữ liệu triển khai bản vẽ với công việc gia công và quản lý vật tư.

Để đảm bảo chất lượng thống kê, kỹ sư cần chú ý đến tính thống nhất giữa mã hiệu thanh, hình dạng, chiều dài, số lượng và khối lượng thép. Đặc biệt, mỗi khi bản vẽ thay đổi, dữ liệu thống kê cũng cần được kiểm tra và cập nhật tương ứng.

Một bảng thống kê chính xác không chỉ giúp kiểm soát khối lượng mà còn góp phần hạn chế các sai sót phát sinh trong những công đoạn tiếp theo.
